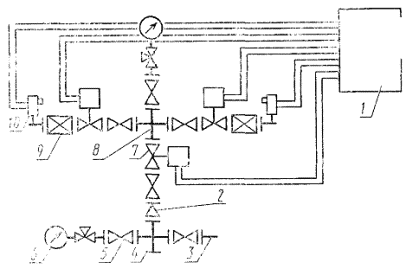

Пример типовой схемы фонтанной арматуры с системой управления

1 - станция управления; 2 - переводник к трубной головке; 3 - ответный фланец; 4 - трубная головка; 5 -запорное устройство с ручным управлением; 6 - манометр с запорно-разрядным устройством; 7 - запорное устройство с дистанционным управлением; 8 - крестовина; 9 - регулируемый дроссель; 10 - пневмопилот (автоматическое предохранительное устройство)

Примечание. На схеме не приведены датчики давления, температуры, загазованности и др.

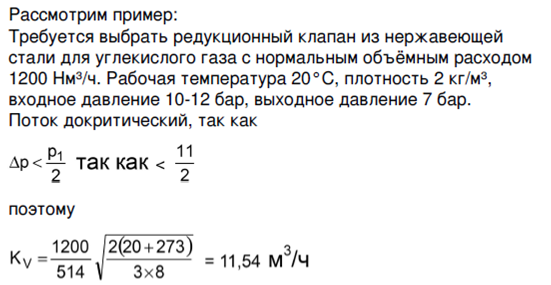

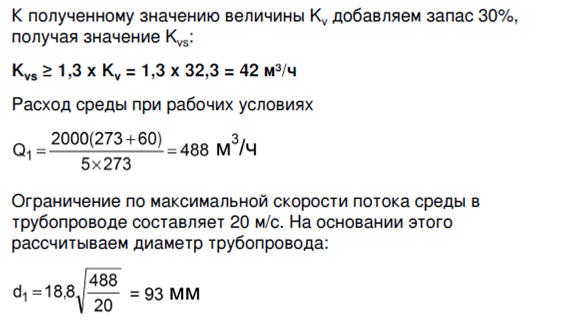

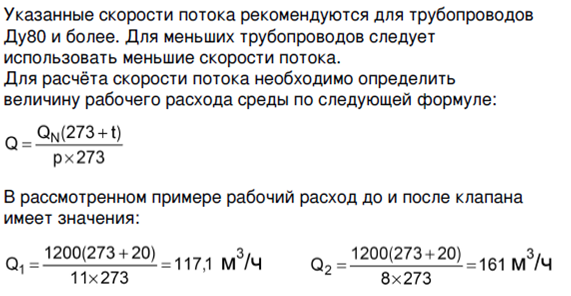

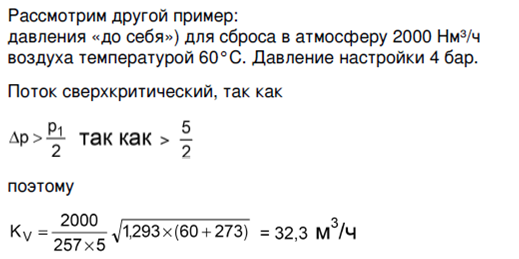

33. Расчет клапана для газа и пара.

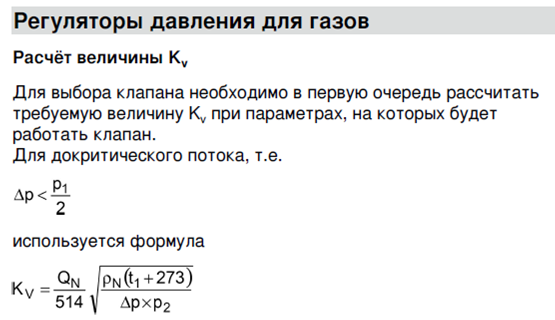

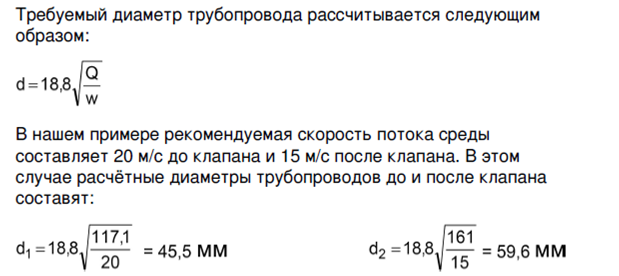

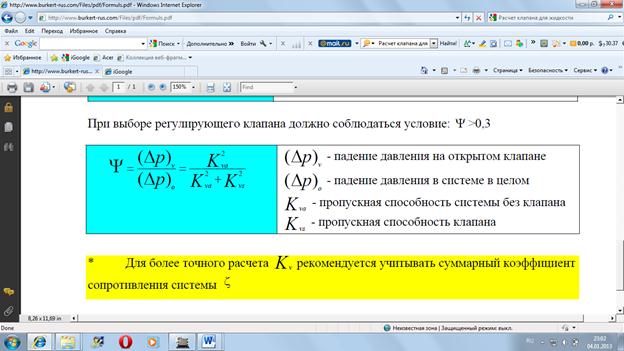

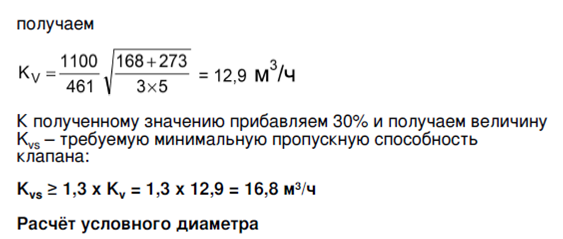

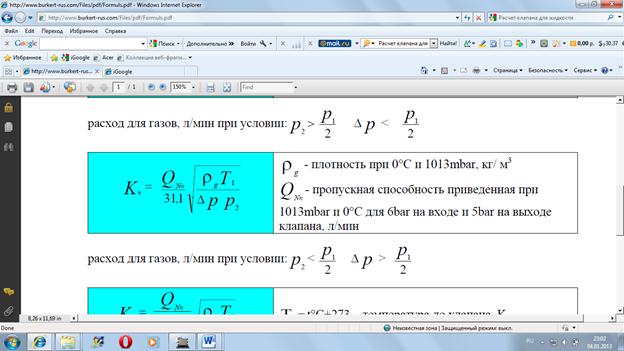

Расчет величины пропускной способности регулирующего клапана.

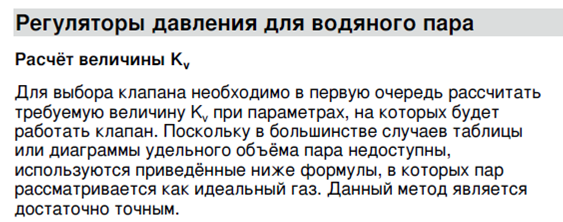

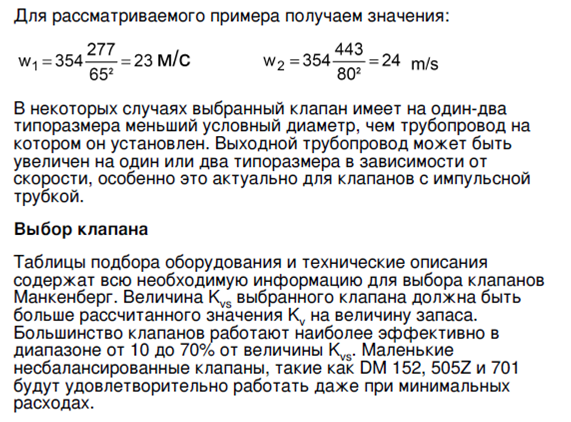

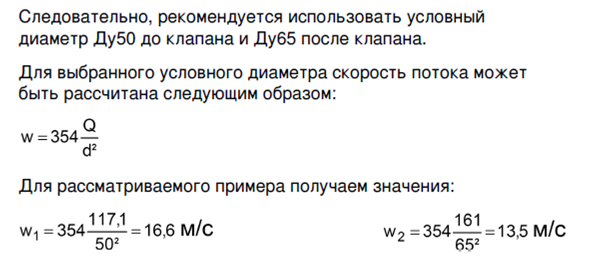

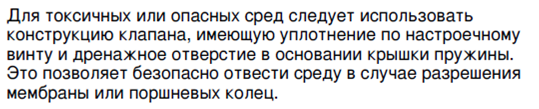

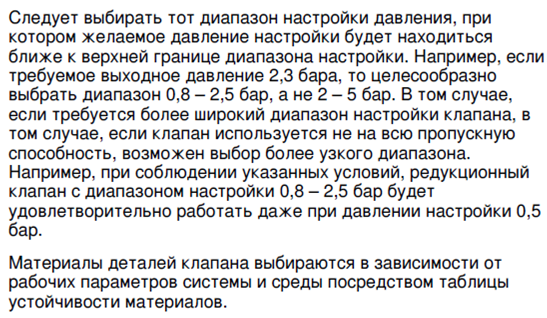

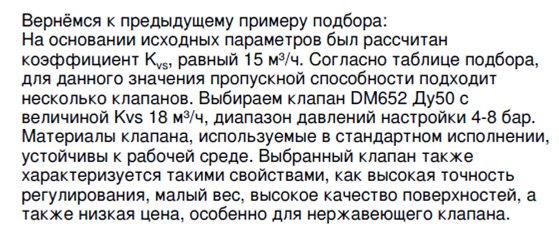

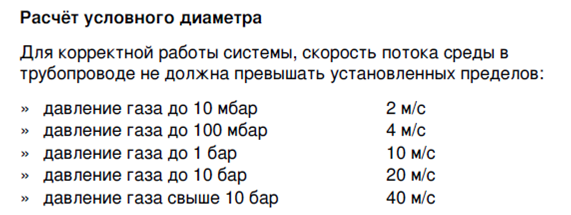

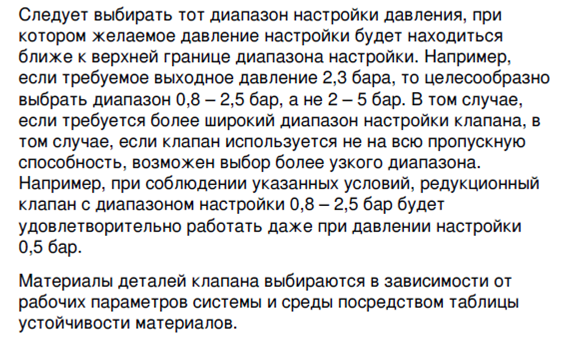

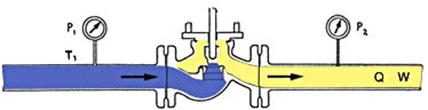

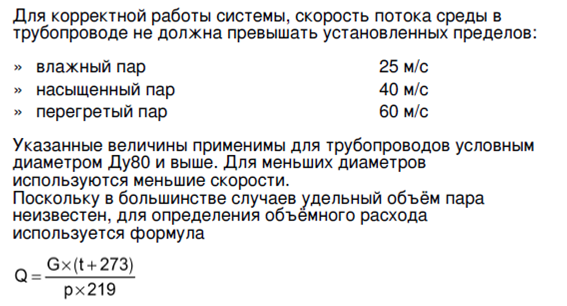

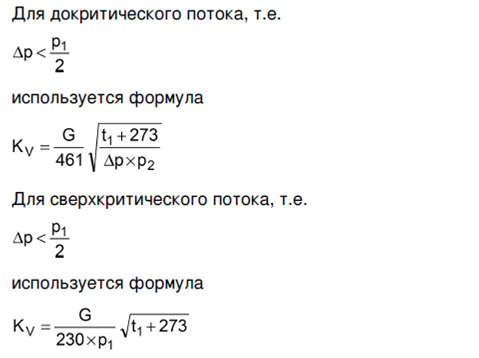

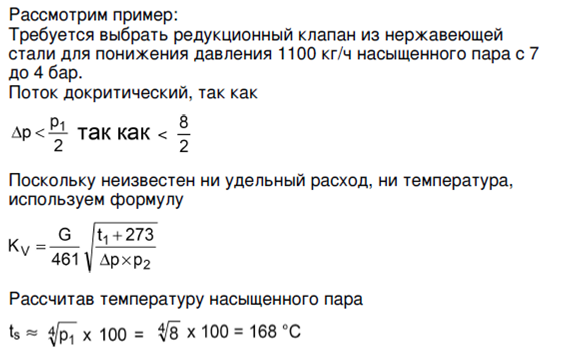

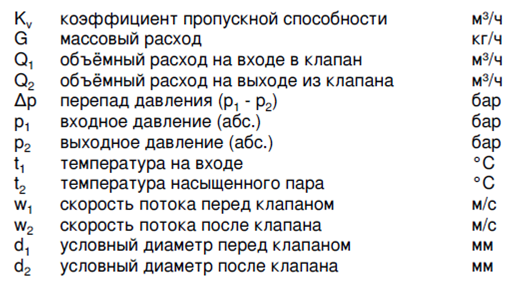

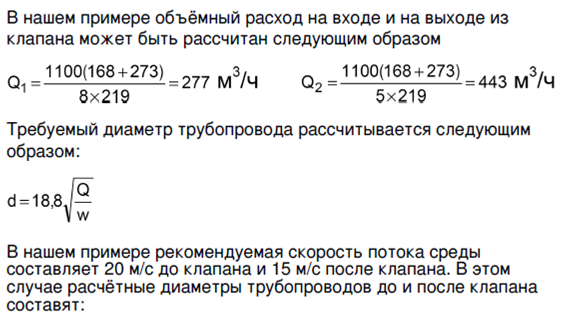

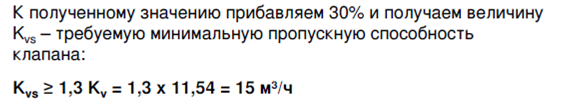

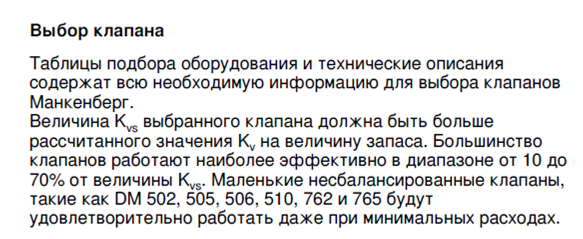

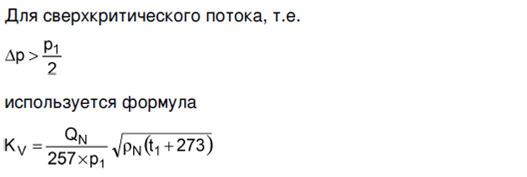

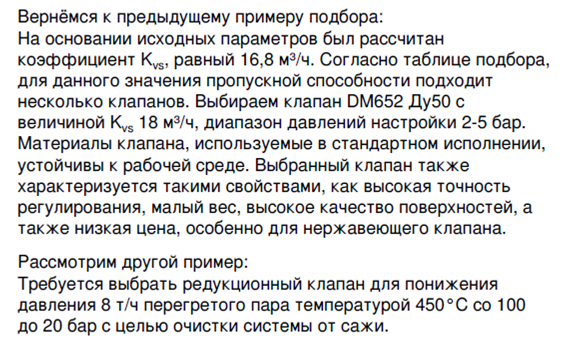

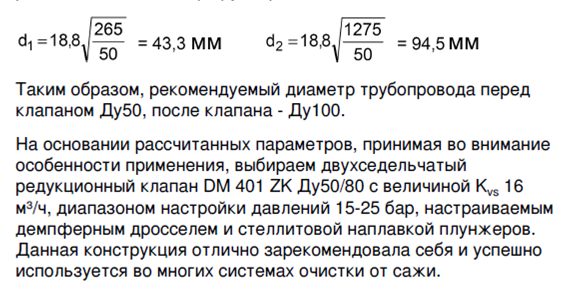

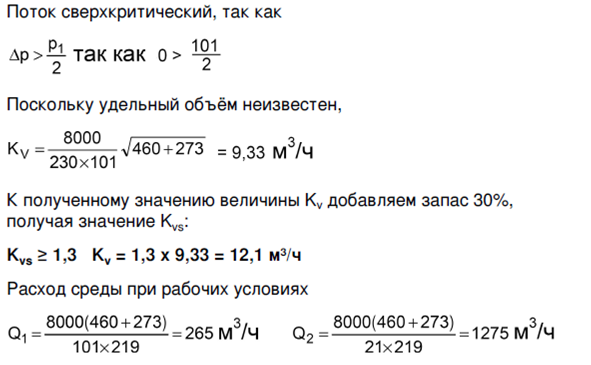

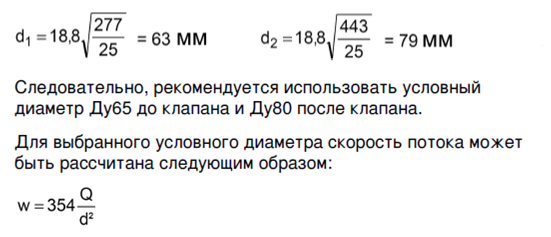

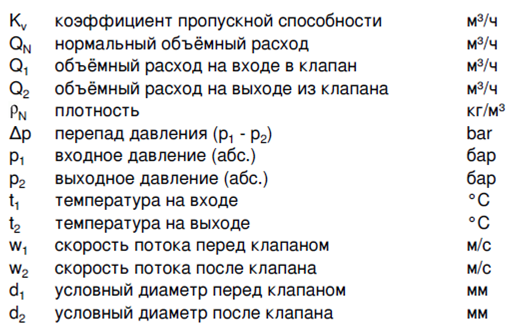

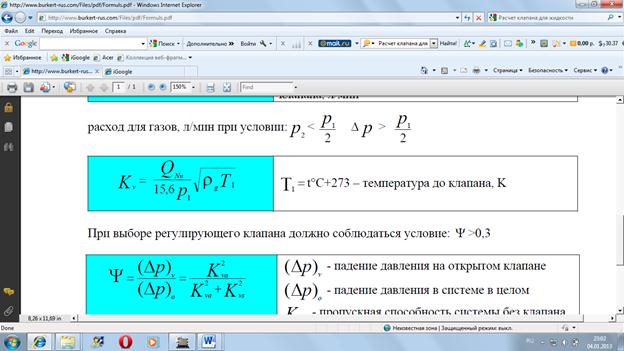

Расчет величины пропускной способности (Kv). Для предварительного упрощенного расчета можно использовать нижеуказанные формулы: Перепад давления Расход жидкостей Расход газов Расход водяного пара кг/час м³/час кг/час м³/час кг/час p1 - давление перед клапаном, бар (абсолютное) p2 - давление за клапаном, бар (абсолютное) = p1 - p2 - перепад давления на клапане Q - расход в м³/час W - расход в кг/час ρ1 - плотность перед клапаном для газов и пара T1 - температура (°К) перед клапаном QG м³/час - расход газообразных веществ при 0°С и 1013 мбар ρ кг/м³ - плотность жидкостей ρG кг/м³ - плотность газообразных веществ при 0°С и 1013 мбар 1 м³/кг - удельный объем (из таблицы свойств пара) при p1 и t1 2 м³/кг - удельный объем (из таблицы свойств пара) при p2 и t2 * м³/кг - удельный объем (из таблицы свойств пара) при p1/2 и t1 t1 - температура (°C) перед клапаном t2 - температура (°C) за клапаном Условный диаметр прохода DN регулятора или запорно-регулирующего клапана определяется по требуемой величине Кvy, которая находиться из условия: Кvy ≥ 1,2 Kv Величина Kvy приведена в технических данных на регуляторы и запорно-регулирующие клапаны.
