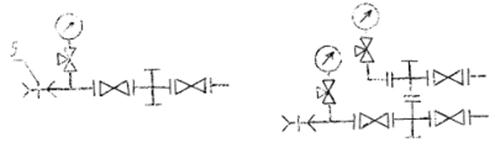

1 - ответный фланец; 2 - запорное устройство; 3 - трубная головка; 4 - манометр с запорно-разрядным устройством; 5 - быстросборное соединение
Черт. 3
Примеры типовых схем фонтанных арматур приведены на черт. 4, нагнетательных арматур - на черт. 5.

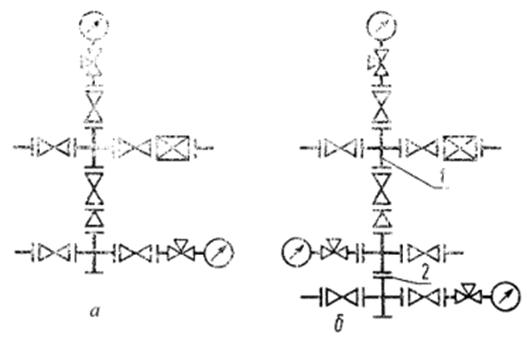

1 - фонтанная елка (черт. 1); 2 - трубная обвязка (черт. 3)
Черт. 4

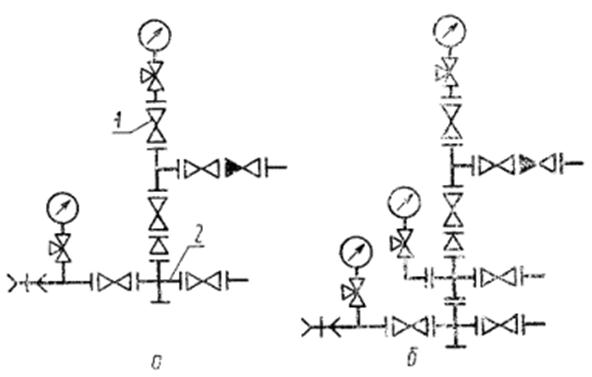

1 - нагнетательная елка (черт. 2); 2 - трубная обвязка (черт. 3)
Черт. 5
1.4. Основные параметры фонтанных арматур должны соответствовать указанным в табл. 1.
Таблица 1
Условный проход, мм | Рабочее давление, МПа | ||
ствола елки | боковых отводов елки | боковых отводов трубной головки | |
14, 21, 35, 70, 105 | |||
50, 65 | 50, 65 | ||
50, 65, 80 | 14, 21, 35, 70, 105, 140 | ||
65, 80, 100 | |||
1.5. Основные параметры нагнетательных арматур должны соответствовать указанным в табл. 2.
Таблица 2
Условный проход, мм | Рабочее давление, МПа | ||
ствола елки | боковых отводов елки | боковых отводов трубкой головки | |
14, 21, 35 | |||
50, 65 | 50, 65 | ||
65, 80 | 21, 35 |
1.6. Условные обозначения устьевых елок и арматур должны состоять из наименования, шифра, построенного по схеме приложения 1, и обозначения нормативно-технического документа на поставку.
Примеры условных обозначений
Фонтанной арматуры с подвешиванием скважинного трубопровода в трубной головке, с фонтанной елкой по типовой схеме 6, с автоматическим управлением, с условным проходом ствола 80 мм и боковых отводов 65 мм, на рабочее давление 70 МПа:
Арматура фонтанная АФ6А-80/65´70 ГОСТ 13846-89
Елки с подвешиванием скважинного трубопровода в переводнике к трубной головке (катушке-трубодержателе), выполненной по типовой схеме 2, с ручным управлением, с условным проходом ствола 65 мм, боковых отводов 50 мм, на рабочее давление 35 МПа, коррозионностойкого исполнения К2:
Елка фонтанная ЕФК2-65/50´35К2 ГОСТ 13846-89
Нагнетательной арматуры с подвешиванием скважинного трубопровода в переводнике к трубной головке, выполненной по типовой схеме 1, с ручным управлением, с условным проходом ствола и боковых отводов 65 мм, на рабочее давление 21 МПа:
Арматура нагнетательная АНК1-65´21 ГОСТ 13846-89
То же, с двумя трубными головками по черт. 4б:
Арматура нагнетательная АНК1а-65´21 ГОСТ 13846-89
Нагнетательной елки с теми же параметрами и назначением:
Елка нагнетательная ЕНК1-65´21 ГОСТ 13846-89
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Условные проходы присоединительных фланцев устьевых арматур приведены в приложении 2.
2.2. Конструкция устьевой арматуры должна обеспечивать полную герметичность по отношению к окружающей среде.
2.3. Конструкция корпусных деталей устьевой арматуры должна обеспечивать возможность их опрессовки пробным давлением, приведенным в табл. 3.
Таблица 3
Рабочее давление Р р, МПа | ||||||
Пробное давление Р пр, МПа | 2 Р р | 1,5 P р |
2.4. Соосность отверстий составных частей устьевой арматуры, образующих стволовый проход, должна обеспечивать беспрепятственное прохождение оборудования, приборов и приспособлений, спускаемых в скважину.
2.5. Конструкция трубной обвязки должна обеспечивать возможность подвешивания скважинных трубопроводов в корпусе трубной головки, контроля давления и управления потоком скважинной среды в затрубном (межтрубном) пространстве.
Допускается подвешивать скважинный трубопровод в переводнике к трубной головке.
2.6. Дроссель в фонтанной арматуре должен быть регулируемым.
Допускается применять по требованию потребителя нерегулируемые дроссели.
2.7. Допускается конструктивно объединять, не изменяя типовой схемы, устьевой арматуры, несколько составных частей в один блок.
2.8. Допускается дооборудовать фонтанные арматуры запорными устройствами и обратным клапаном, а елки - дросселем.
2.9. По требованию потребителя конструкция устьевой арматуры должна обеспечивать возможность:
монтажа елки при избыточном давлении среды в скважинном трубопроводе;
нагнетания ингибиторов коррозии и гидратообразования в скважинный трубопровод и затрубное пространство в фонтанных скважинах;
измерения давления и температуры скважинной среды в боковых отводах фонтанной елки.
2.10. По требованию потребителя в фонтанную арматуру следует включать:
автоматические предохранительные устройства;
запорные устройства с дистанционным управлением;
устройства, обеспечивающие возможность соединения скважинного оборудования с наземной системой управления;
быстросборное соединение для периодически устанавливаемого устьевого оборудования (приспособлений).
Схема фонтанной арматуры с системой управления приведена в приложении 3.
2.10.1. Пневмопилоты (автоматические предохранительные устройства) должны обеспечивать перекрытие скважинной среды при регламентированном его отклонении от заданного режима эксплуатации скважины.
2.10.2. Конструкция запорных устройств с дистанционным управлением должна предусматривать возможность ручного управления ими.
ПРИЛОЖЕНИЕ 1
Обязательное
