Построение трех видов по заданному наглядному изображению предмета

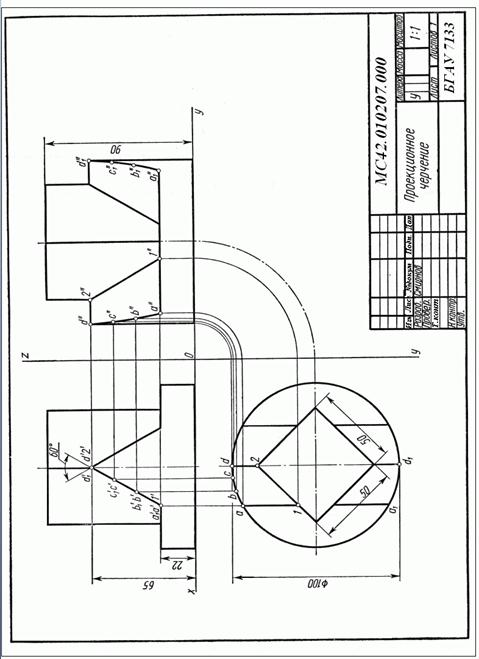

Построить три вида детали по данному наглядному изображению в аксонометрической проекции. Пример выполнения дан на рисунке 3.4. Варианты работы размещены в приложении Б

Указания к решению задачи.

Перед выполнением работы необходимо изучить соответствующие разделы литературы [1,2,3]

1) Изучить ГОСТ 2.305-68 и рекомендованную литературу.

2) Внимательно ознакомиться с конструкцией по ее наглядному изображению и определить основные геометрические тела, из которых она состоит.

3) Выделить на листе бумаги соответствующую площадь для каждого вида детали

4) Нанести тонкими линиями все линии видимого и невидимого контура, мысленно расчленяя деталь на основные геометрические тела.

5) Нанести все необходимые выносные и размерные линии

6) Проставить размерные числа на чертеже.

7) Заполнить основную надпись и проверить правильность всех построение.

8) Обвести чертеж карандашом.
