Общие положения по функциональному моделированию

Объектами функционального моделирования и структурного анализа по методологии IDEF0 являются организационно-экономические и производственно-тех­нические системы. Методология IDEFO основана на следующих концептуальных положениях [2]:

Модель — искусственный объект, представляющий собой отображение (образ) системы ее компонентов. Считается, что М моделирует А, если М отвечает но вопросы относительно А.

Здесь М — модель, А — моделируемый объект (оригинал). Модель разрабатывают для понима­ния, анализа и принятия решений о реконструкции (реинжиниринге) или замене существующей, либо проектировании новой системы. Система представляет собой совокупность взаимосвязанных и взаимодействующих частей, выполняющих некоторую полезную работу. Частями (элементами) системы могут быть любые комбинации разнообразных сущностей, включающих: людей, информа­цию, программное обеспечение, оборудование, изделия, сырье или энергию (энергоносители). Модель описывает, что происходит в системе, как ею управляют, что она преобразует, какие средства использует для выполнения своих функций и что производит.

^ Функциональный блок, отображающий моделируемую систему в целом (блок АО), и блоки на любом уровне декомпозиции являются преобразующими блоками. Преобразующий блок — блок IDEFO-диаграммы, преобразующий входы в выходы под действием управлений при помощи «меха­низмов» (см. рис.1).

Преобразование — цель и результат работы любого блока на диаграмме любого уровня декомпозиции. Преобразованию в блоке могут подвергаться материальные и информационные объекты, образующие соответствующие потоки.

^ Материальный поток — непрерывное или дискретное множество материальных объектов, рас­пределенное во времени.

Информационный поток — множество информационных объектов, распределенное во времени.

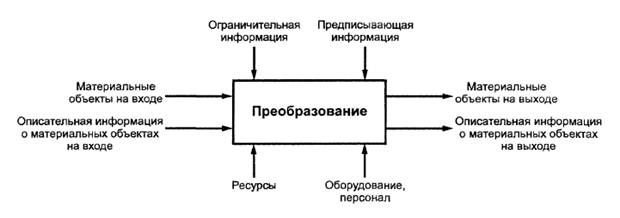

Рис. 1.- Структура функционального блока

Информация, участвующая в процессах, операциях, действиях и деятельности в целом, может быть классифицирована на три группы:

•
  ограничительная;
•
  описательная;
•
  предписывающая (управляющая).

Ограничительная информация — сведения о том, что нельзя делать:

а) никогда, ни при каких обстоятельствах (кроме, быть может, форс-мажорных), в любой фазе жизненного цикла управления (моделирования) и на любом этапе функционирования системы в целом;

б) в рамках функционирования конкретного блока.

^ Ограничительная информация содержится в законах, подзаконных актах, международных, государственных и отраслевых стандартах, а также в специальных внутренних положениях и документах предприятия, в частности, в технических требованиях, условиях, регламентах и т.д.

^ Описательная информация — сведения об атрибутах объекта (потока), преобразуемого функци­ональным блоком. Содержится в чертежах, технических и иных описаниях, реквизитах и других документах, являясь неотъемлемым компонентом объекта в течение всего жизненного цикла. Эта информация сама преобразуется (изменяется) в результате выполнения функции.

^ Предписывающая (управляющая) информация — сведения о том, как, при каких условиях и по каким правилам следует преобразовать объект (поток) на входе в объект (поток) на выходе блока. Предписывающая информация содержится в технологических (в широком смысле) инструкциях, руководствах, документах, опре­деляющих «настройки» и характеристики блока.

^ Схематическое изображение связей преобразующего блока в соответствии с соглашениями системы IDEF0 показано на рисунке 1. Ограничительная и предписывающая информация изобра­жается стрелками, присоединяемыми к блоку на стороне управления, а описательная информация поступает на вход блока и формируется на его выходе, отображаясь стрелками входа и выхода соответственно.

Материальный поток и описывающий его информационный поток везде, где это не вызывает недоразумений, можно изображать одной стрелкой.
^
