Повреждения бетона при воздействии нефтепродуктов

Агрегатное действие нефтепродуктов на бетон связано с тем, что нефтепродукты, и в частности смазочные масла и охлаждающие эмульсии на их основе, при длительном воздействии на бетон железобетонных конструкций пропитывают бетон и снижают прочность на сжатие, сцепление с арматурой и, следовательно, несущую способность железобетонных конструкций. Бетон, пропитанный маслом, как бы стабилизируется, оставшаяся в нем влага изолируется от непрореагировавших зерен цемента и дальнейшей гидратации их не происходит. Составляющие нефтепродуктов (за исключением отработанного масла) химического воздействия на бетон не оказывают. Однако при длительном воздействии нефтепродуктов на бетон прочность его снижается вследствие ослабления контактов между заполнителями бетона и цементным камнем. Снижение прочности бетона, пропитываемого нефтепродуктами, объясняется содержанием в их составе высокополярных смол и присадок, придающих нефтепродуктам способность легко проникать в мельчайшие поры и трещины и, расклинивая их, снижать сцепление между растворной частью и крупным заполнителем, а также арматурой.

На рисунке 5.17 приведена кривая изменения относительной прочности на сжатие образцов бетона нормальной плотности при хранении их погруженными в смазочные масла.

Рисунок 5.17 – Зависимость прочности бетона на сжатие от времени воздействия минеральных масел

Из графика видно, что после 7–8 лет хранения потеря прочности достигает 60–70 % и в дальнейшем почти прекращается. Степень снижения прочности бетона и сцепление его с арматурой зависят от плотности бетона. Чем больше его пористость, чем меньше возраст бетона, тем быстрее идет пропитка его нефтепродуктами и снижение прочности бетона, сцепления его с арматурой и несущей способности железобетонной конструкции.

Деформация ползучести бетона, пропитанного нефтепродуктами (смазочные масла, мазут, дизельное топливо), под действием длительной нагрузкипри напряжениях 0,4–0,5 f_cm меньше деформации непропитанного бетона в 4 раза и более. После удаления из бетона пропитывающих его нефтепродуктов деформации ползучести увеличиваются иногда до начальных, а прочность бетона восстанавливается лишь частично.

При длительном действии многократно повторяющейся нагрузки выносливость бетона, пропитанного нефтепродуктами, снижается в несколько раз быстрее по сравнению с непропитанным бетоном.

При пропитывании бетона минеральными маслами, дизельным топливом и мазутом снижение сцепления бетона с арматурой происходит значительно быстрее, чем снижение прочности бетона.

На рисунках 5.18 и 5.19 представлены, соответственно, зависимости изменения во времени сцепления арматуры гладкого и периодического профилей с бетоном, пропитанным минеральными маслами. В течение 2–2,5 лет снижение сцепления происходит на 50–70 %, после чего практически прекращается.

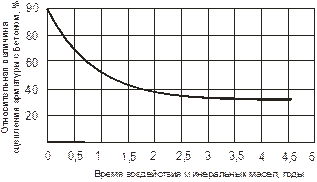

Рисунок 5.18 – Зависимость сцепления арматуры гладкого профиля с бетоном от времени воздействия минеральных масел

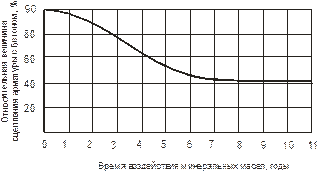

Рисунок 5.19 – Зависимость сцепления арматуры периодического профиля с бетоном от времени воздействия минеральных масел

При полной пропитке бетона в пределах защитного слоя арматуры сцепление бетона с арматурой гладкого профиля снижается до 60–70 %. Увеличения объема (набухания) при пропитке бетона нефтепродуктами (за исключением масляных эмульсий) не происходит, вследствие чего не происходит снижения фильтрации бетона во времени.

При пропитывании бетона отработанным маслом набухание происходит за счет коррозионного действия кислот, находящихся в составе отработанного масла, на гидраты кальция и алюминия с образованием кальциевого и алюминиевого мыла. При этом бетон может полностью разрушиться в течение 1,5–2 лет.

На железобетонные конструкции наиболее сильное коррозионное воздействие оказывают отработанные масла, так как они вызывают коррозию стальной арматуры и закладных частей в конструкциях.

Бетон, пропитанный смазочными маслами, мазутом и нефтью, имеет модуль упругости выше, а деформации на растяжение при изгибе ниже на 10–20 % в зависимости от плотности бетона и вида нефтепродукта. Пропитка бетона бензином и керосином не оказывает влияния на модуль упругости бетона.

ТРЕЩИНЫ
В КОНСТРУКЦИЯХ

дним из наиболее часто встречающихся видов дефектов и повреждений каменных, бетонных и железобетонных элементов зданий и сооружений являются трещины.

Трещина – дефект, заключающийся в разрыве сплошности материала и выходящий на поверхность элемента.
