Воротники на углубленной горловине

Стояче-отложные воротники, втачиваемые в углубленную горло­вину изделий, строят на горловине переда. Предварительно оформля­ют линию горловины. Она может быть расширена и углублена по мо­дели (рисунок 7.7).

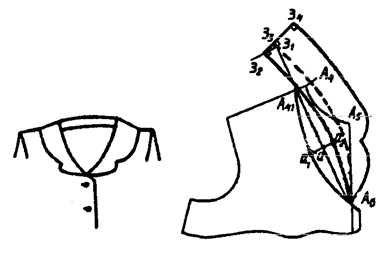

Рисунок 7.7 – Построение воротника на углубленной горловине

Построение воротника выполняют по приведенной ниже схеме. Углуб­ление горловины переда A₅A₆ = 10,0 - 13,0 см, а расширение – А₄А₄₁ = 2,5 см; соединяют точки А₄₁ и А₆ прямой линией. От точки A₄₁ на продолжении прямой А₆А₄₁ откладывают длину горловины спинки А₄₁З₁. Из точки А₄₁, как из центра, проводят дугу влево, на которой откладывают отрезок З₁З₂ = 3,5 - 5,0 см. Точку З₂ соединяют прямой линией с точкой А₄₁ и из точки З₂ проводят перпендикуляр к этой линии. На нем откладывают со­ответственно отрезки З₂З₃ = 2,5 см (высоту стойки) и ширину отлета З₃З₄ = 4,0 - 5,0 см (или по модели).

Для оформления среза вта­чивания воротника в горловину используют вспомогательную точку а посередине прямой A₄₁A₆: aa₁ = аа₂ = 1,5 см.

Линию отлета оформляют по модели.
