Воротники-стойки

Воротники-стойки можно разделить на втачные и цельнокроеные со спинкой и передом. Втачные стойки могут иметь в изделии цилиндри­ческую, коническую и воронкообразную форму (рисунок 7.8).

Чертеж конструкции втачной стойки цилиндрической формы пред­ставляет собой прямоугольник, длина которого равна длине стойки, а ши­рина - принимаемой высоте стойки. При раскрое детали такого воротника лучше располагать под углом 45° к нитям основы (рисунок 7.8, а).

Коническая стойка прилегает к шее, и для нее линия втачивания на чертеже имеет выпуклую форму (рисунок 7.8, б). При построении чертежа конструкции такой стойки используют следующие рекомендации:

• проводят прямой угол. На вертикали откладывают высоту стойки,
на горизонтали - длину воротника по линии втачивания, которая
определяется, как и для стояче-отложных воротников, по формуле

ВА = l г.сп. + l г.п.;

• для получения выпуклой линии втачивания воротника в горловину
из точки А вверх проводят перпендикуляр, на котором откладывают
отрезок АА₁ равный 2,0 - 6,0 см, в зависимости от высоты стойки и
степени ее прилегания к шее. Чем больше величина АА₁ тем боль­ше стойка прилегает к шее.

Линия втачивания воротника в горловину проходит через точки В, 1, А₁ при этом отрезок В - 1 равен длине горловины спинки.

Стойка воронкообразной формы как бы отклоняется от шеи, и линия ее втачивания на чертеже вогнутая (рисунок 7.8, в).

Высота воротников-стоек определяется моделью. Для стоек цилиндри­ческой и конической формы высота стойки при обычной (неуглубленной) горловине переда ограниченна и не должна превышать 4,0 - 5,0 см.

Цельнокроеные стойки строят на чертежах горловин спинки и переда по следующей схеме (рисунок 7.9):

· соединяют прямыми линиями вершины горловин спинки и переда
А₂ и А₄ соответственно с точками А_О и А₅;

· к полученным отрезкам проводят перпендикуляры и на них откла­дывают отрезки, равные высоте стойки по модели;

· такой же величины отрезок откладывают на продолжении линии
середины спинки;

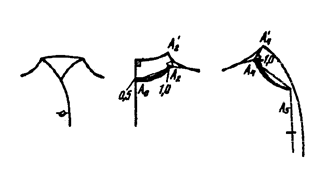

Рисунок 7.8 – Варианты построения воротников-стоек: а – цилиндрической формы; б – конической формы; в - воронкообразной формы	Рисунок 7.9 – Построение цельнокроеной стойки

· точки А₂' и А₄' соединяют плавными вогнутыми линиями с плече­
выми срезами;

· верхние срезы стойки проводят параллельно линии горловины или
по модели.

При построении чертежа конструкции цельнокроеной стойки в зависи­мости от модели и вида изделия горловина предварительно может быть расширена. Для лучшего прилегания воротника могут быть запроектиро­ваны по одной или две вытачки глубиной 1,0 - 1,5 см. Линию середины вытачек располагают перпендикулярно к горловине (рисунок 7.10, а).

Рисунок 7.10 – Варианты построения цельнокроеной стойки и воротника хомутик: а - цельнокроеная стойка с вытачками; 6 - воротник хомутик

Разновидностью воротников-стоек является воротник хомутик. Этот воротник имеет отложную часть. Наиболее распространенной конструк­цией хомутика является прямоугольник, ширина которого равна удвоен­ной ширине отлета, а длина - длине воротника. Мягкость формы такого воротника достигается косым кроем (рисунок 7.10, б).
