КДУ-414 (11Д414, С5.19)

жидкостный ракетный двигатель





КДУ-414 разрабатывался в 1960-65 гг. и устанавливался как корректирующий ЖРД на спутниках "Молния-1", КА "Марс-1", "Венера-1", "Зонд-2/3" и неко­торых КА серии "Космос". КДУ-414 содержит однокамерный ЖРД с вытеснительной подачей самовоспла­меняющегося топлива, компоненты ко­торого (азотная кислота и НДМГ) разме­щены в половинах сферического бака, расположенного внутри конического корпуса. Бак наддувается поступаю­щим из баллонов азотом, смешение ко­торого с компонентами топлива предот­вращено установкой эластичных разде­лителей. Азот используется также для управления агрегатами автоматики ДУ. ЖРД установлен в карданном подвесе, расположенном у форсуночной головки камеры.

Рп = 0,200 тс (1,96 кН) 1п = 2661 м/с t = 40 с

Количество камер сгорания 1

рк = 1,18 МПа

Km = 2,6

Мдв. = 61 кг

Эдв. = 700 мм

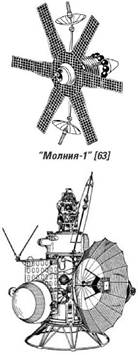

"Марс-1" [63]

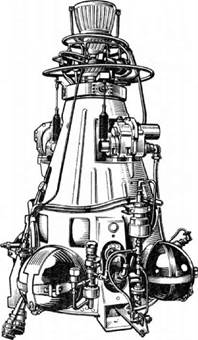

КДУ-414 [105]

Ьдв. = 1000 мм





Д49

жидкостный ракетный двигатель





Создан как развитие ЖРД 11Д47 в 1960-64 гг. для второй ступени РН "Ко­смос".

Впервые применен в 1964 г. Совер­шено 800 пусков.

Состоит из одного основного ЖРД и четырех рулевых тягой 25 кН. Компоненты топлива - азотная кисло­та и НДМГ

РН "Космос"[66]

Рп = 16,06 тс (157,5 кН)

1п = 303 с t = 4305 с

Количество камер сгорания 1 + 4 рк = 9,81 МПа

Геометрическая степень расширения

сопла 103,4

Km = 2,65

Мдв. = 185 кг

Эдв. = 1900 мм

Ьдв. = 1800 мм
