Газотурбинный агрегат ГТ-700-5 номинальной мощностью 4350 кВт предназначен для привода перекачивающих нагнетателей природного газа магистрального газопровода. Выбор схемы обусловлен специальными требованиями, предъявляемыми к газотурбинным установкам, работающим в системе газопроводов. Газотурбинная установка состоит из газовой турбины, осевого воздушного компрессора, камеры сгорания и воздухоподогревателя. Газовая турбина выполнена одноцилиндровой 7 с одним общим составным ротором осевого компрессора 4 и турбины высокого давления 6 с отдельным ротором силовой турбины. Двухвенечный диск ВД 6 крепится консольно к ротору и служит для привода осевого (циклового) компрессора. Одновенеч- ный диск силовой турбины 8 имеет аналогичное крепление и служит для привода перекачивающего нагнетателя.
Впуск рабочего газа в корпус осуществляется через патрубок нижней половины 13, а выхлоп - через раздвоенный осевой патрубок 10. Турбина высокого давления и компрессор имеют совместные подшипники 5, корпусы которых прилиты к корпусу компрессора 3. Вал силовой турбины расположен на двух вкладышах, один из которых - опорно-упорный 11. Вкладыши расположены в чугунном корпусе 9, стоящем на общей раме турбоагрегата 12. Воздушный компрессор газотурбинной установки состоит из 11 ступеней. Ротор компрессора цельнокованый барабанного типа. Опорно-упорный подшипник 2, расположенный со стороны высасывания, рассчитан на восприятие разности осевых усилий компрессора и турбины ВД.
|
|
В переднем блоке компрессора расположен масляный насос 1 и расширительная турбина (турбодетандер), предназначенная для запуска установки. Рабочим телом турбодетандера является природный газ, отбираемый из сети, и срабатывающий перепад давления 5...8 атм.
Вся турбогруппа смонтирована на общей раме и в собранном виде поставляется на площадку заказчика, что в значительной степени облегчает сборку, улучшает ее качество и экономит время монтажа. Все основные операции: запуск, останов и управление агрегата - полностью автоматизированы. Агрегат оборудован необходимыми средствами защиты и имеет дистанционное управление.
Продолжительность запуска агрегата из холодного состояния 30 мин. КПД установки по данным испытаний 25%.
Техническая характеристика (по данным испытаний головного образца).
Температура рабочего газа перед турбиной 973 К
Номинальная мощность при температуре наружного воздуха 15 град.С 4350 кВт
Степень сжатия в компрессоре 3,9 Расход воздуха 163 т/ч. Расход топлива (природный газ с калорийностью 10000 ккал/кг) 1,151 т/ч. Число оборотов компрессорного вала 5000 об./мин.
Число оборотов силовой турбины 500 об./мин.
Вес турбогруппы в собранном виде вместе с общей рамой 46 т Общий вес поставляемого оборудования 89 т

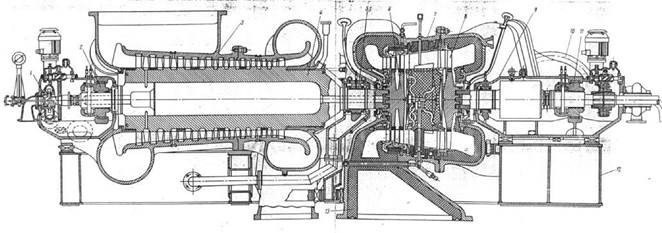

* -"НЕВСКИМ ЗАВОД Конструктивная схема ГТ-700-5 [39] |
Год начала производства - 1960 Покупатель - Мингазпром Всего изготовлено 133 шт.
