Шкафной регуляторный пункт (ШРП)

ГРП, смонтированный в специальном шкафу, называется шкафным и состоит из двух параллельных ветвей (рис. 2). На входе в ШРП устанавливается общий запорный вентиль I. Далее на каждой из ветвей размещены входные запорные вентили 2,2, газовые фильтры 4,4*, запорно-предохранительные клапаны 5,5, регу­ляторы давления 8,8*, запорные устройства на выходе 10,10. На выходном газопроводе устанавливается общий запорный вентиль 14.

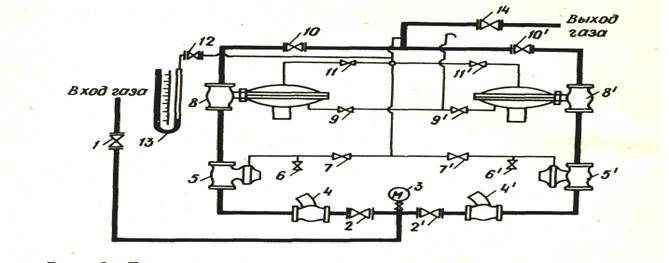

Рис. 2. Принципиальная схема шкафного регуляторного пункта (ШРП)

На входе в ШРП давление контролируется манометром 3, на входе – «U»-образным манометром 13 с запорным устройством 12. Давление газа после ШРП через вентили 11,11¹ поступает на регуляторы.

Для сброса давления на свечу служат вентили 9,9¹. Вентили 7,7¹ отключают выходное давление от клапана-отсекателя 5,5 ¹.

Сброс давления после запоряо-предохраяительяого клапана осуществляется посредством вентилей 6,6¹
