| Показатели | Б4.01.00.000 | С6.01/БУ2500ЭУ | Б1.01.00.000 Б11.01.00.000 БН.01.00.000-01 | Б12.01.00.000 | Б12.01.00.000-01 |
| Буровые установки, в которых использованы буровые вышки | БУ1600/100ДГУ, БУ1600/100ЭУ | БУ2900/175ДГУМ1 | БУ2900/175ЭП-М, БУ2900/175ДЭП-1, БУ2900/175ЭК | БУ2900/175ЭПБМ1 | БУ2900/200ЭПК |
| Допускаемая нагрузка на крюке, кН | |||||
| Нагрузка на крюке при испытании, кН | |||||
| Рабочая высота (расстояние от стола ротора до подкронблочной рамы), м | 38,8 | 42,1 | 40,8 | 41,6 | 41,6 |
| Длина свечи, м | 25-27 | 25-27 | 25-27 | 25-27 | 25-27 |
| Расстояние между ногами, м | 7,5 | 9,0 | 7,5 | 6,5 | 6,5 |
| Сечение ноги вышки | Трехгранное | Четырехгранное | Трехгранное | Четырех- гранное | Четырех- гранное |
| Число секций | 6 + общий наголовник | 6 + общий наголовник | 6 + общий наголовник | ||
| Диаметр и толщина трубы, мм | 140x6 | 140x6 | 140x12 | 140x12 | 140x12 |
| Соединение секций между собой | Фланцево-хомутовое | Секций - фланцевое, наголовник - на осях | |||
| Габариты сечения ноги, мм | 1640x1640x1620 | 1640x2140 | 1640x1640x1620 | 1682x2183 | 1682x2183 |
| Наличие маршевых лестниц | - | Имеются | - | Имеются | Имеются |
| Масса, кг | |||||
| секции (наибольшая) | |||||
| вышки (без механизма подъема) вышки (с механизмом подъема) Полезная площадь магазинов, м | 3,23 | 4,38 | 18500-18700 26300-26600 4,28 | 4,66 | 4,66 |
| Система подъема вышки | От буровой лебедки через систему специального полиспаста |
Общие виды буровых установок с вышками башенного и мачтового типов приведены на рис. 2.1 и 2.2, а схемы буровой установки БУ3000ЭУК, кинематическая схема буровой установки c дизельным приводом и схема электропривода постоянного ток; лебедки и буровых насосов приведены на рис. 2.3, 2.4 и 2.5.
|
|
|

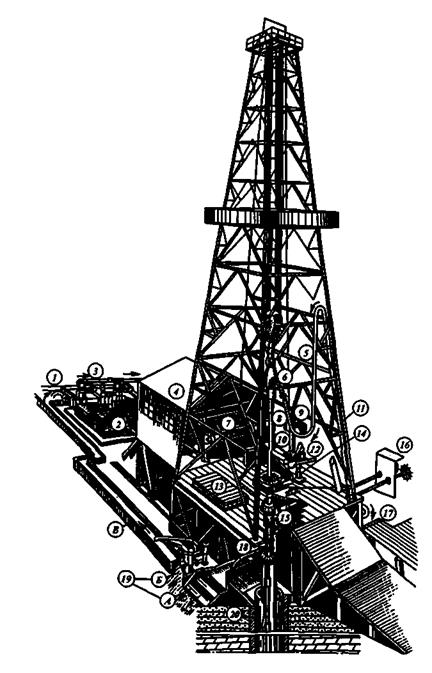

. Общий вид буровой установки вращательного бурения:
1 - приемная емкость; 2 - буровые насосы; 3 - нагнетательная линия; 4 - силовой блок; 5 - буровой рукав; 6 - вертлюг, 7 - лебедка; 8 - ведущая труба; 9 -индикатор веса; 10 - машинные ключи; 11 - стояк; 12 - ключ АКБ-ЗМ2; 13 -подсвечник; 14 - ротор; 15 - превентор; 16 - ручной привод превентора; 17 - трубный стеллаж; 18 - выход раствора в желоб; 19 - блок очистки раствора (А - вибросито; Б - гидроциклоны; В - желобная система); 20 - кондуктор; 21 - бурильная колонна; 22, 23 - 1-я и 2-я промежуточные колонны соответственно; 24 - утяжеленные бурильные трубы; 25 - турбобур; 26 - калибратор; 27 - маховик; 28 - переводник; 29 - долото

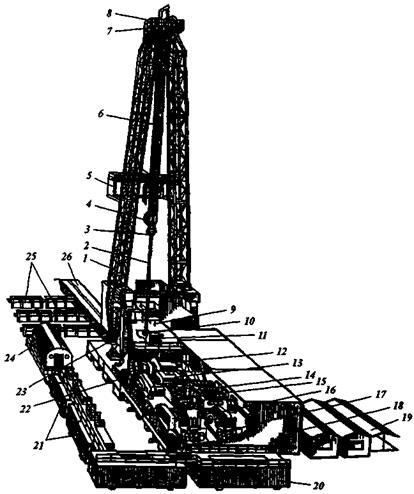

Буровая установка для бурения скважин глубиной 2500 м:
1 - секция мачты; 2 - бурильная колонна; 3 - элеватор; 4 - талевый блок; 5 -полати; 6 - талевый канат; 7 - верхняя площадка; 8 - кронблок; 9 - подсвечник; 10 - ротор; 11, 12 - вспомогательная и главная лебедки; 13 - коробка передач; 14 - двигатели; 15 - трансмиссия двигателей; 16 - трансмиссия бурового насоса; 17 - буровые насосы; 18 - укрытие приводного и насосного комплексов; 19 - бытовые помещения; 20, 21 - приемный и промежуточный баки; 22, 23 - основания силового привода и подроторное; 24 - блок очистки раствора; 25 - стеллажи для труб; 26 - мостки
|
|
|

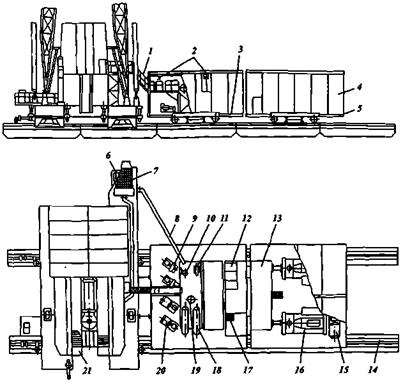

Схема буровой установки БУ3000ЭУК с эшелонным расположением оборудования:
1 - переход; 2 - балка грузоподъемного механизма; 3 - основание блоков резервуаров; 4 - укрытие; 5 - основание насосного блока; 6 - кронштейн; 7 - вибросита; 8 ~ трубопровод; 9 - шламовый насос; 10 - гидроциклон; 11 - илоотделитель; 12 - дозировочная емкость; 13 - резервуар; 14 - направляющая; 15 - электропривод бурового насоса; 16 ~ буровой насос; 17 - гидромешалка; 18 - ресивер; 19 - воздухоосушка; 20 - компрессорная станция; 21 - вышечно-лебедочный блок
. Кинематическая схема буровой установки с дизельным приводом

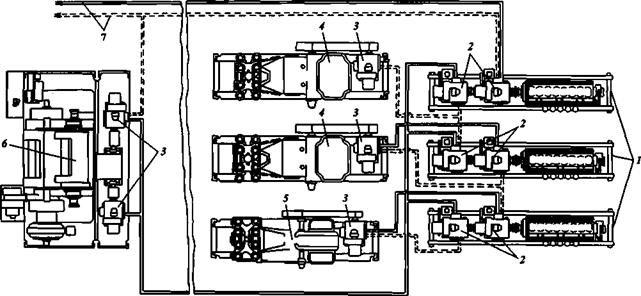

Электропривод постоянного тока лебедки и буровых насосов:
1 - ДВС приводов генераторов постоянного тока; 2 - генераторы постоянного тока; 3 - электродвигатели; 4 - буровые насосы; 5 - вспомогательный насос; 6 - лебедка; 7 - линия питания электроэнергией (сплошные линии - подъем колонны; штриховые линии - бурение)
