НАЗЕМНОЕ БУРОВОЕ ОБОРУДОВАНИЕ
БУРОВЫЕ УСТАНОВКИ
Основная характеристика установок эксплуатационного и глубокого разведочного бурения (по ГОСТ 16293-82) на 11 классов буровых установок приведены в табл.. Главные параметры современных БУ для эксплуатационного и глубокого разведочного бурения на нефть и газ глубиной от 2500 до 8000 м с дизельным (Д) и дизель-гидравлическим (ДГ) приводами, электрическим приводом (Э) и регулируемым (тиристорным) электроприводом постоянного тока (ЭР) с питанием от промышленных сетей, а также от автономных дизель-электрических станций (ДЕ), выпускаемых ПО «Уралмаш», приведены в табл.
Основные характеристики установок эксплуатационного и глубокого разведочного бурения (ГОСТ 16293-82)
Параметры | Класс | |||||
Диапазон глубин Н бурения, м Допускаемая нагрузка на крюке Gкр, МН | 600-1250 0,8 | 1000-1600 1,0 | 1250-2000 1,24 | 1600-2500 1,6 | 2000-3200 2,0 | 2500-4000 2,5 |
Продолжение
Параметры | Класс | ||||
Диапазон глубин Н бурения, м Допускаемая нагрузка на крюке Gкр, МН | 3200-5000 3,2 | 4000-6500 4,0 | 5000-8000 5,0 | 6500-10000 6,5. | 8000-12500 8,0 |
Примечание. Н - условная глубина скважины (может быть достигнута при использовании бурильных труб, масса которых равна 300 Н); Gкр - нагрузка на крюке, допускаемая в процессе бурения и крепления скважин. |
Техническая характеристика буровых установок Уралмашзавода
|
|
Параметры | БУ3200/200ЭУК-2М2, БУ3200/200ЭУК-2М2У, БУ3200/200ЭУК-2М2Я | БУ3200/200ЭУ-1М, БУ3200/200ЭУ-1У | БУ3200/200ЭУК-ЗМА | БУ3200/200ДГУ-Ш, БУ3200/200ДГУ-1У, БУ3200/200ДГУ-Т | БУ5000/320ДГУ-1 БУ5000/320ДГУ-1Т | БУ5000/320ЭР | БУ5000/320ЭР-0 | БУ5000/320ЭУК-Я | БУUNОС320ДЕ | БУ6500/400ЭР | БУ5000/450ЭР-Т | БУ8000/500ЭР, БУUNОС500ДЕ | НБО-1К | НБО-Д | НБО-Э | БОЗД86-1 | БОЗД86-2 | ||||||||||||||||||||||||
Допускаемая нагрузка на крюке, кН | |||||||||||||||||||||||||||||||||||||||||
Условная глубина бурения, м | |||||||||||||||||||||||||||||||||||||||||
Скорость подъема крюка при расхаживании колонны, м/с | 0,2±005 | 0,1-0,2 | 0,2 | 0,2 | 0,1-0,2 | 0,1-0,2 | 0,2 | 0,2 | 0,2 | 0,19 | 0,18 | 0,16 | 0,16 | ||||||||||||||||||||||||||||
Скорость подъема элеватора (без нагрузки), м/с, не менее | 1,5 | 1,5 | 1,5 | 1,82 | 1,6 | 1,6 | 1,5 | 1,6 | 1,5 | 1,58 | 1,5 | 1,43 | 1,43 | ||||||||||||||||||||||||||||
Расчетная мощность на входному валу подъемного агрегата, кВт | |||||||||||||||||||||||||||||||||||||||||
Параметры | БУ3200/200ЭУК-2М2, БУ3200/200ЭУК-2М2У, БУ3200/200ЭУК-2М2Я | БУ3200/200ЭУ-1М, БУ3200/200ЭУ-1У | БУ3200/200ЭУК-ЗМА | БУ3200/200ДГУ-Ш, БУ3200/200ДГУ-1У, БУ3200/200ДГУ-Т | БУ5000/320ДГУ-1 БУ5000/320ДГУ-1Т | БУ5000/320ЭР | БУ5000/320ЭР-0 | БУ5000/320ЭУК-Я | БУUNОС320ДЕ | БУ6500/400ЭР | БУ5000/450ЭР-Т | БУ8000/500ЭР, БУUNОС500ДЕ | НБО-1К | НБО-Д | НБО-Э | БОЗД86-1 | БОЗД86-2 | ||||||||||||||||||||||||
Диаметр отверстия в столе ротора, мм | |||||||||||||||||||||||||||||||||||||||||
Расчетная мощность привода ротора, кВт, не более | |||||||||||||||||||||||||||||||||||||||||
Мощность бурового насоса, кВт | 950 1180 | ||||||||||||||||||||||||||||||||||||||||
Вид привода | Э | ЭР | ДГ | ДГ | ЭР | ЭР | ЭР | ЭРДЕ | Э | д | Э | д | д | ||||||||||||||||||||||||||||
Площадь подсвечников при размещении свечей диаметром 114 мм длиной, м2 | _ | - | |||||||||||||||||||||||||||||||||||||||
Высота основания (отметка пола буровой), м | 7,2 | 6,0 | 7,2 | 6,0 | 8,0 | 8,0 | 6,2 | 9,4 | 8,0 | 7,2 | - | - | 6,5 | 6,5/8,0 | |||||||||||||||||||||||||||
Просвет для установки стволовой части превенторов, м | 5,7 | 4,7 | 5,7 | 4,7 | 6,7 | 6,7 | 5,0 | 7,4 | 6,7 | 6,7 | 6,7 | 8,5 | 5,7 | - | - | 5,2 | 5,2/6,7 | ||||||||||||||||||||||||

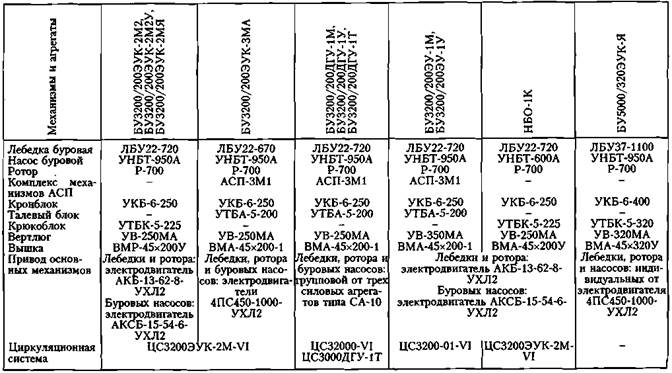

Комплектность буровых установок и наборов бурового оборудования
|
|

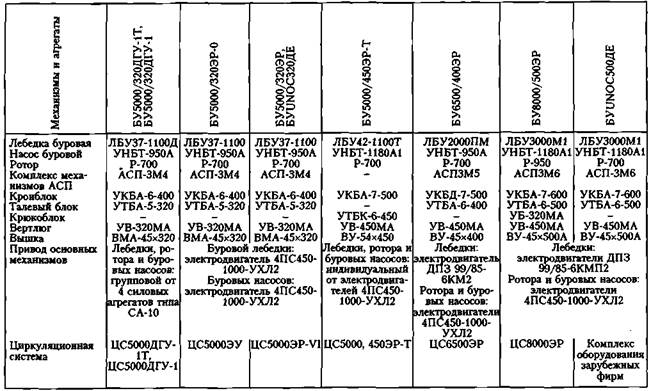

продолжение

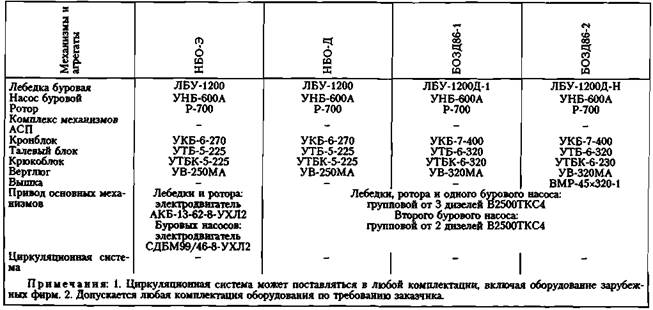

продолжение
В табл. 2.4 приведены параметры буровых лебедок конструкции Уралмашзавода. Основные параметры БУ Волгоградского завода буровой техники (ВЗБТ) для бурения нефтяных и газовых скважин глубиной 1000-3500 м даны в табл. 2.5, а основные комплектующие механизмы и агрегаты (для базовых моделей) в табл. 2.6. В табл. 2.7 приведены параметры буровых лебедок БУ ВЗБТ.
Исходными данными при выборе БУ являются проектная глубина и конструкция скважины. Параметр максимальная грузоподъемность характеризует предельно допустимое значение нагрузки на крюке, которое не может быть превышено при выполнении любых технологических операций в процессе всего цикла строительства скважины (вертикальные нагрузки от веса бурильной колонны, находящейся в скважине, обсадных труб, спускаемых в скважину, а также нагрузки, возникающие при ликвидации аварий и осложнений в скважине).
Параметр рекомендуемая глубина бурения скважины в каждом конкретном случае может отличаться от указанных значений в табл. 2.1, 2.2, 2.3 и 2.5 в сторону уменьшения или увеличения в зависимости от типа и веса бурильных труб и компоновки бурильной колонны. Однако во всех случаях должно соблюдаться условие
,
где G б.к.max - максимальный вес бурильной колонны; Нрек - рекомендуемая глубина бурения; 300 - вес 1 м бурильных труб, Н/м.
Тип привода выбирается в зависимости от степени обустройства конкретного региона.
Пример 2.1. Вычислить глубину бурения БУ5000/320ЭУК-Я (Нрек = 5000 м) при весе 1 м бурильных труб 270 и 360 Н/м.
Запас грузоподъемности
Решение. По формуле (2.1)
Gб.к. = (5000 + 500)300 = 1,65 МН.
При весе 1 м бурильных труб q = 270 Н/м данной установкой можно бурить до глубины
Нрек = 1,65*106/270 = 6111 м.
При весе 1 м бурильных труб q = 360 Н/м
Нрек - 1,65*106/360 = 4459 м.
Буровую установку выбирают по ее максимальной грузоподъемности [Gкр], обусловливающей вес в воздухе наиболее тяжелой колонны бурильных или обсадных труб:
Gбк (или Gок) ≤[Gкр]
