Подготовка КРС к ведению радиосвязи на стоянке

Для ведения радиосвязи на стоянке подготовьте КРС в следующем порядке:

- подготовьте место установки КРС;

- при длительной стоянке автомобиль тщательно маскируйте или тавьте в заранее подготовленный капонир (аппарель);

- для снятия нагрузки с рессор и колес на длительных стоянках' юд оси автомобиля рекомендуется подставить деревянные колодки;

- вынесите бензоагрегат на расстояние 5—10 м от автомобиля и примите меры по его сохранности и маскировке;

- заземлите автомобиль при помощи кола заземления, вбитого в землю, и соединительного провода;

- при необходимости подключите к линейным щитам ЩЛ-1 и ЩЛ-2 телефонные линии;

- разверните комбинированные антенны, антенну симметричный вибратор или поднимите штыревые антенны и АЗИ.

При ведении радиосвязи радиостанциями Р-111 и Р-123МТ через штыревые антенны КРС необходимо устанавливать по отношению к корреспонденту с учетом диаграмм направленности штыревых антенн.

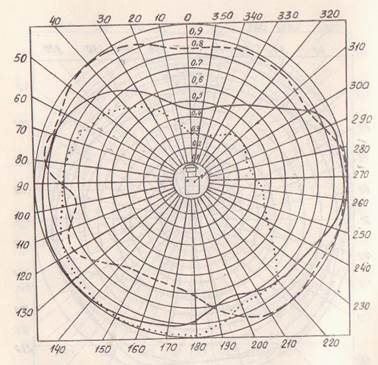

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

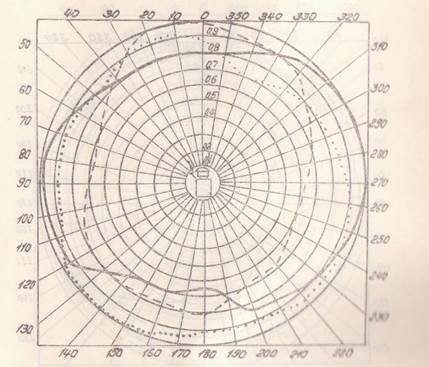

Диаграмма направленности штыревой антенны h = 4 м радиостанции Р-123МТ

при поднятой АЗИ и опущенных мачтах, штыре 3,4 м.

---------------------------------------------------------------------------------------------------------------------

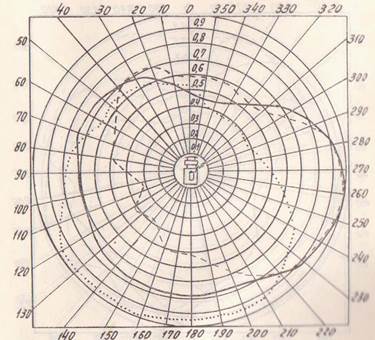

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

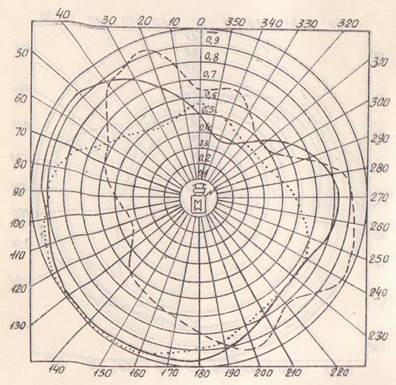

Диаграмма направленности штыревой антенны h = 4 м радиостанции Р-123МТ

при поднятой штыревой антенне h = 3,4 м, АЗИ и опущенных телескопических мачтах.

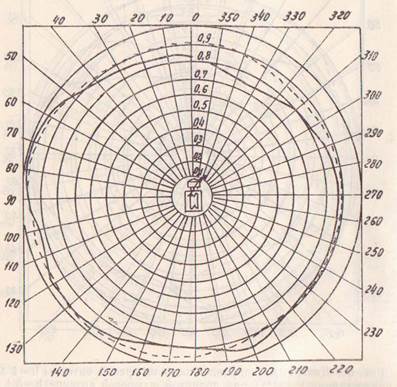

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

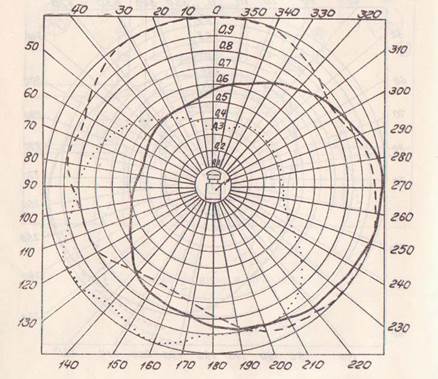

Диаграмма направленности штыревой антенны h = 4 м радиостанции Р-123МТ

при опущенных телескопических мачтах, АЗИ и штыревой антенне h = 3,4 м.

---------------------------------------------------------------------------------------------------------------------

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

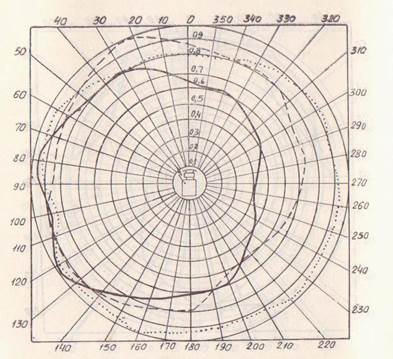

Диаграмма направленности штыревой антенны h = 4 м радиостанции Р-123МТ

при поднятой штыревой антенне h = 3,4 м, опущенных телескопических мачтах и АЗИ.

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

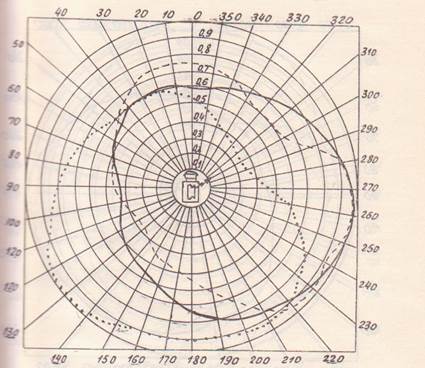

Диаграмма направленности штыревой антенны h = 4 м радиостанции Р-123МТ

при поднятых телескопической мачте радиостанции Р-111, штыревой антенне h = 3,4 м, АЗИ и опущенной мачте радиостанции Р-123МТ.

--------------------------------------------------------------------------------------------------------------------

Условные обозначения:

- телескопическая мачта радиостанции Р-111 поднята.

- - - - - - - - - - - - телескопическая мачта радиостанции Р-111 опущена f = 36 МГц

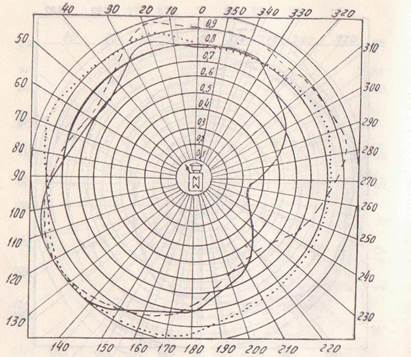

Диаграмма направленности штыревой антенны h = 4 м радиостанции Р-123МТ

на поднятой телескопической мачте.

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

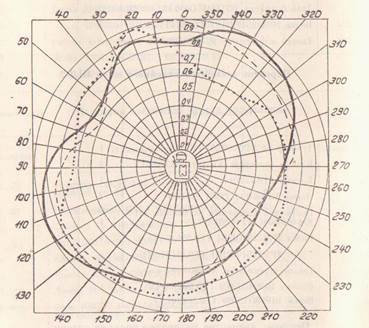

Диаграмма направленности штыревой антенны h = 3,4 м радиостанции Р-111

при поднятой штыревой антенне h = 4 м и опущенных телескопических мачтах и АЗИ.

---------------------------------------------------------------------------------------------------------------------

Условные обозначения:

- телескопическая мачта радиостанции Р-13МТ поднята.

- - - - - - - - - - - - телескопическая мачта радиостанции Р-123МТ опущена f = 36 МГц

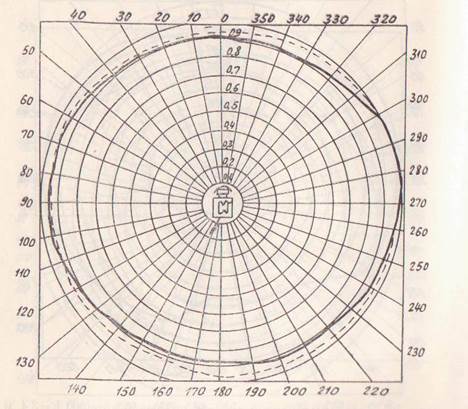

Диаграмма направленности штыревой антенны h = 3,4 м радиостанции Р-111

на телескопической мачте.

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

Диаграмма направленности штыревой антенны h = 3,4 м радиостанции Р-111

при поднятой АЗИ и опущенных телескопических мачтах,

---------------------------------------------------------------------------------------------------------------------

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

Диаграмма направленности штыревой антенны h = 3,4 м радиостанции Р-111

при поднятой АЗИ и опущенных телескопических мачтах, штыревой антенне h = 4 м.

Условные обозначения:

- f = 22 МГц

- - - - - - - - - - - - f = 36 МГц

............. - f = 51 МГц

Диаграмма направленности штыревой антенны h = 3,4 м радиостанции Р-111

при поднятых штыревой антенне h = 4 м, АЗИ и опущенных телескопических мачтах.
