Обкладки, 2 диэлектрик

АККУМУЛИРОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Электроэнергия может аккумулироваться

1. в конденсаторах (в виде энергии электрического поля),

2. в катушках индуктивности (в виде энергии магнитного поля),

3. в первичных и вторичных гальванических элементах (в виде химической энергии).

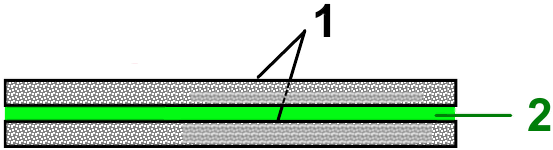

Принцип устройства простейшего конденсатора представлен на рис. 1.

Рис. 1. Принцип устройства плоского конденсатора.

обкладки, 2 диэлектрик

Емкость такого конденсатора определяется известной формулой

емкость, ; А площадь обкладки, m²; d толщина диэлектрика, m;

e - диэлектрическая проницаемость диэлектрика, .

Энергия, запасенная в конденсаторе, определяется формулой

W –запасенная энергия, J; С – емкость конденсатора, F; U – напряжение, приложенное к конденсатору, V.

Если использовать обкладки из фольги и многослойный пленочный диэлектрик, то можно изготовить конденсаторы рулонного типа, у которых удельная аккумулирующая способность находится приблизительно в пределах от 0,1 J / kg до 1 J / kg или от 0,03 mW·h / kg до 0,3 mW·h / kg. Из-за малой удельной аккумулирующей способности конденсаторы такого вида не подходят для длительного сохранения существенного количества энергии, но они широко применяются как источники реактивной мощности в цепях переменного тока и как емкостные сопротивления.

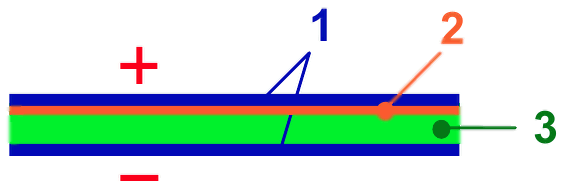

Более эффективно энергия может аккумулироваться в электролитических конденсаторах, принцип устройства которых изображен на рис. 2.

Рис. 2. Принцип устройства электролитического конденсатора.
