1. Запустите редактор электронных таблиц Microsoft Excel (при стандартной установке MS Office выполните Пуск/Программы/Microsoft Excel).
2. Откройте файл Расчеты, созданный в Практической работе 16 (Файл/Открыть).
3. Переименуйте ярлычок Лист 3, присвоив ему имя «Удельный вес».
4. На листе «Удельный вес» создайте таблицу «Расчет удельного веса документально проверенных организаций» по образцу, как на рис. 17.1.
Примечание. При вводе текстовых данных, начинающихся со знака тире или другого математического знака, сначала нажмите клавишу Пробел – признак текстовых данных, а затем – тире и текст (– государственных, – муниципальных и т.д.).
5. Произведите расчеты в таблице. Формула для расчета
Удельный вес = Число проверенных организаций/Общее число плательщиков.
В колонке «Удельный вес» задайте процентный формат чисел, при этом программа умножит данные на 100 и добавит знак процента.

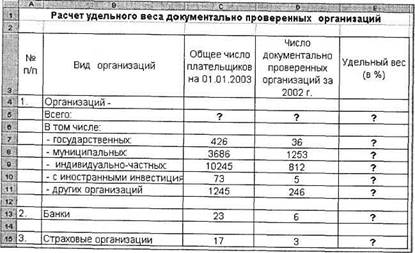

Рис. 17.1. Исходные данные для задания 17.1
Рис. 17.2. Выбор типа диаграммы

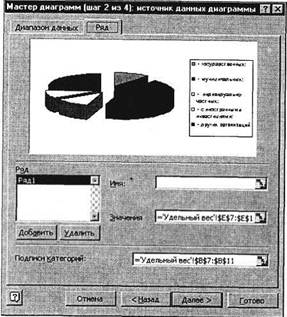

Рис. 17.3. Задание подписей категорий при построении диаграммы
|
|
|
6. Постройте диаграмму (круговую) по результатам расчетов с использованием мастера диаграмм.
Для этого выделите интервал ячеек Е7:Е11 с данными расчета результатов и выберите команду Вставка/Диаграмма.

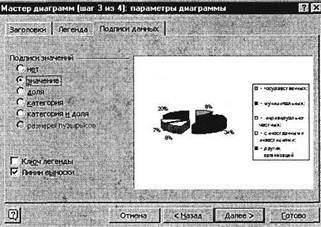

Рис. 17.4. Задание подписей значений круговой диаграммы

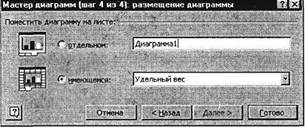

Рис. 17.5. Задание размещения диаграммы

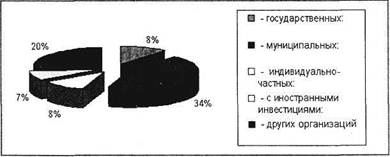

Рис. 17.6. Конечный вид диаграммы задания 17.1
На первом шаге работы с мастером диаграмм выберите тип диаграммы – Круговая {Объемный вариант разрезанной круговой диаграммы) (рис. 17.2).
На втором шаге на вкладке Ряд в окошке Подписи категорий укажите интервал ячеек В7:В11 (рис. 17.3).
Третий шаг мастера диаграмм. Введите название диаграммы на вкладке Заголовки; укажите подписи значений на вкладке Подписи данных (рис. 17.4).
Четвертый шаг мастера диаграмм. Поместите диаграмму на имеющемся листе (рис. 17.5).
Конечный вид диаграммы приведен на рис. 17.6.
