Команда центровое отверстие

Для вызова команды построения центрового отверстия необходимо

щелкнуть левой кнопкой мыши по кнопке центровое отверстие, расположенной в меню простые ступени. На экране появится окно одноимённого диалога (рис. 4.8).

В окне диалога выбирается форма отверстия, соответствующая ГОСТ 14034-74. При выборе формы на слайде отображается внешний вид отверстия и активизируются опции ввода параметров, относящиеся к данной форме. Значение диаметра отверстия ограничено диаметром вала и выбирается из предложенных значений.

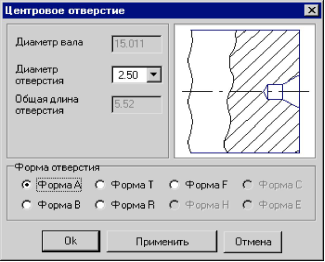

Рис. 4.8. Команда центровое отверстие
