Подсчет объемов работ. Поперечное сечение призмы грунта представляет собой (рис

Поперечное сечение призмы грунта представляет собой (рис. 4.17) либо равнобедренный треугольник, площадь которого равна:

F = 0,5 A₀ h₀ , (4.5)

либо при недостатке высоты на отсыпке – трапецию, площадь которой:

F = 0,5 (A₀ + a₀ ) h₀ , (4.6)

где A₀ – нижнее основание трапеции;

a₀ – верхнее основание трапеции;

h₀ – высота поперечного сечения призмы грунта.

Зная эти параметры, можно определить объем земляных работ, представляющий собой объем земляного сооружения. Единицей измерения объемов земляных работ является кубический метр грунта в естественном состоянии.

При расчетах объемов работ протяженных земляных сооружений (рис. 4.18) продольный профиль сооружения делят на участки в характерных точках – точки изменения уклона рельефа или проектного профиля (красной линии).

В пределах каждого участка геометрическая форма сооружения представляет собой призматоид (рис. 4.19), объем которого при длине его до 50 м и перепаде высот до 0,5 м может быть с достаточной степенью точности подсчитана по следующей приближенной формуле:

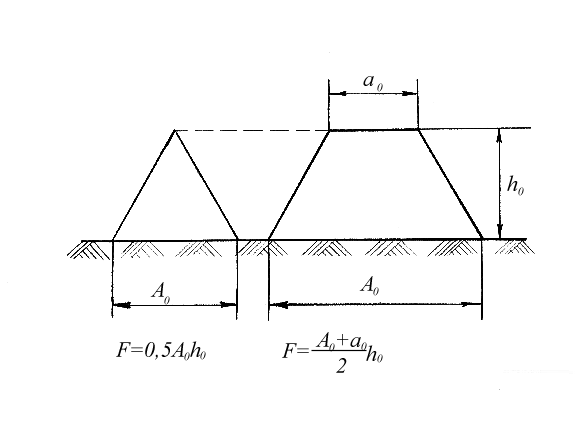

Рис. 4.17. Поперечное сечение призмы грунта

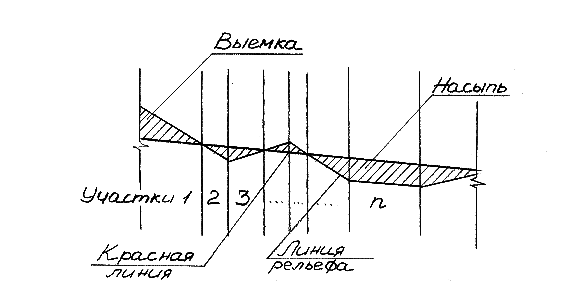

Рис. 4.18. Продольный профиль земляных сооружений

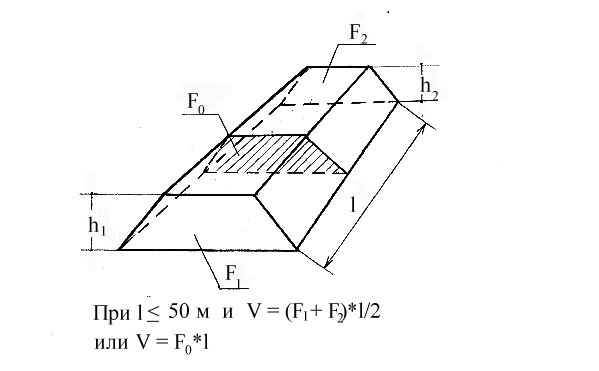

Рис. 4.19. Расчетные параметры призматоида

V = 0,5 (F₁ + F₂ )l, (4.6)

где F₁ и F₂ – площадь поперечного сечения одного и второго торца призматоида;

L – длина призматоида.

Для получения полного объема линейного сооружения объемы отдельных призматоидов суммируются.

Вопросы для самопроверки

1. Виды земляных сооружений. Элементы характерных профилей поперечного сечения выемок и насыпей.

2. Как обеспечить устойчивость откосов земляного сооружения.

3. Виды строительных грунтов и их характеристики.

4. Временные крепления вертикальных стенок земляных выработок.

5. Разработка грунта землеройно-транспортными машинами.

6. Экскаваторы циклические и непрерывного действия.

7. Виды рабочего оборудования экскаваторов циклического действия.

8. Подбор машин под экскаватор.

9. Расчет объемов земляных работ.
