Забивные сваи

Забивные сваи погружаются в грунт различными способами – статическими, динамическими и комбинированными.

Статические способы – это вдавливание, подмыв, завинчивание.

Вдавливание применяют при погружении коротких свай сплошного и трубчатого сечения, оно эффективно для погружения железобетонных свай во влажные глинистые и суглинистые грунты. Для вдавливания используют установки (рис. 5.2), смонтированные из двух тракторов, вес которых через систему полиспастов и обойму передается на сваю, и внедряет ее в грунт. Преимущества способа – отсутствие динамических воздействий через грунт на рядом расположенные здания и сооружения.

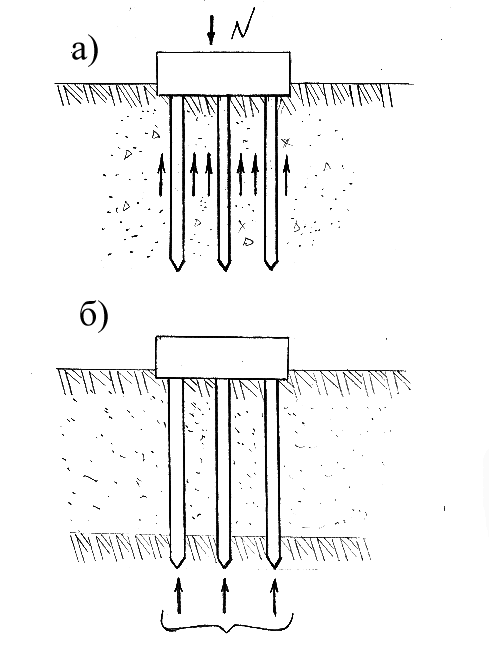

Рис. 5.1. Сваи, отличающиеся по способу передачи нагрузки на грунт:

а – висячие сваи, б – сваи-стойки

Подмывом ускоряют погружение свай при использовании любых способов погружения. Заключается он в том, что в грунт рядом со сваей опускают две подмывные трубы. По трубам подают воду под давлением в несколько атмосфер. Вода, размывая грунт у острия сваи, значительно уменьшает трение ее боковой поверхности о грунт, в результате чего свая погружается под действием собственной массы и массы установленного на ней молота или другого погружающего устройства. Естественно, этот способ нельзя применять для висячих свай – трение уменьшается или добивать сваю на заключительном отрезке погружения без подмыва.

Завинчивание используется для погружения в грунт винтовых свай – это сваи, имеющие винтовой наконечник. Для этого используется специальное оборудование – кабестаны. Кабестан представляет собой механизм, включающий две пары захватов, обнимающих сваю и передающих ей вращательное движение при погружении в грунт. Для завинчивания свай большой длины (свыше восьми метров) кабестаны монтируют на кранах – плавучих или сухопутных, а длиной до 8 м используют мобильную установку на базе автомобиля. Основания с применением винтовых свай применяют тогда, когда на фундаменты при эксплуатации воздействуют выдергивающие усилия. Завинчивание свай может осуществляться как вертикально, так и наклонно на глубину до 10 м.

Рис. 5.2. Оборудование для погружения свай:

а - сваебойное оборудование на базе экскаватора; б – установка для вдавливания свай; в – то же, с помощью лебедки; г- низкочастотный вибропогружатель;

д – то же, высокочастотный; е – вибромолот;
