Назначение
Система контроля и управления доступом (далее СКУД) Biosmart состоит из широкого спектра оборудования и позволяет организовать эффективную, надежную и экономичную систему контроля и управления доступом. СКУД Biosmart позволяет создавать системы управления доступом любого масштаба и сложности – от локальных (на одну дверь) до сетевых систем, рассчитанных на крупные территориально распределенные объекты.
Интеграция с системами сторонних производителей, такими как 1C Бухгалтерия (Россия), SAP (Германия), дает новые возможности в области управления персоналом, позволяя работодателю организовать надежный контроль посещаемости и перейти новый уровень трудовой дисциплины.
СКУД Biosmart позволяет гибко управлять уровнями безопасности, предоставляя пользователю право выбора метода  идентификации. В состав системы входят считыватели отпечатка пальца и считыватели бесконтактных пластиковой карт самых популярных форматов (далее RFID).
Использование последних технических разработок обеспечивают высокую надежность системы при достаточной простоте и удобстве ее эксплуатации.
Основные функции
Контроль и управление доступом:
- идентификация по отпечаткам пальцев и бесконтактным пластиковым картам;
- доступ только зарегистрированных сотрудников и посетителей;
- управление устройствами доступа (замки, турникеты);
- формирование сигнала тревоги при попытке несанкционированного доступа;
- ведение журнала событий;
- разграничение доступа по временным зонам;
- мониторинг событий в реальном времени;
- возможность доступа в режимах: отпечаток или карта, карта и отпечаток, отпечаток на карте.
Система учета рабочего времени сотрудников:
- автоматизированный учет времени прихода и ухода сотрудников;
- ведение табеля рабочего времени по форме T-13;
- создание отчетов о наличии или отсутствии сотрудника на рабочем месте, об опозданиях и ранних уходах;
- создание и ведение базы данных сотрудников (электронная картотека);
- импорт данных в программу Microsoft Excel, 1С:Бухгалтерия (версии 7.7, 8.1, 8.2 и др.).
Обеспечение безопасности помещений:
- интеграция с любыми существующими системами безопасности зданий и сооружений (ОПС, СКД, видеонаблюдение, пожаротушение и т.д.);
- предотвращает несанкционированный доступ в помещения.
Преимущества
СКУД Biosmart имеет ряд преимуществ перед традиционными системами контроля доступа:
- адаптация к российским условиям (температурный диапазон работы от -40°С до +50°С);
- алгоритмы обработки шаблонов отпечатков пальцев соответствуют ГОСТ-Р ИСО/МЭК 19794/2 2005;
- возможность идентификации до 30 тыс. отпечатков пальцев в серверном режиме;
- запатентованная аппаратная защита от муляжей.

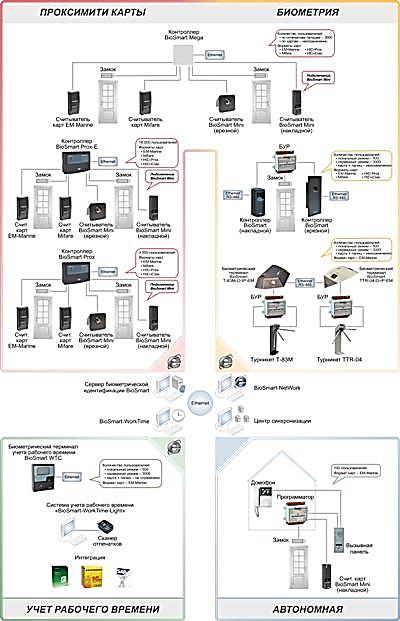

Структурная схема СКУД Biosmart
Принцип действия СКУД Biosmart
СКУД Biosmart является сетевой, распределенной системой, с разграничением прав доступа пользователей, при необходимости наращиваемой, открытой для интеграции с оборудованием других производителей. В точках прохода устанавливаются контроллеры, подключаемые к управляющему ПК или серверу по интерфейсу RS485 или локальной сети Ethernet. Магистраль RS485 организуется при помощи преобразователей (USB-RS485, LAN-RS485, GPRS-RS485).
Регистрация пользователей производится в программе Biosmart-Studio. Для регистрации отпечатков пальцев и RFID карт применяются различные контрольные считыватели, подключаемые через USB порт персонального компьютера.
На каждого пользователя можно зарегистрировать до пяти отпечатков пальцев и один код RFID карты. В базу данных записываются математические шаблоны отпечатков, что делает невозможным обратное воссоздание их графического изображения. Далее пользователю присваиваются права доступа на конкретные точки прохода, информация о пользователе передается на контроллер или сервер идентификации в защищенном виде.
Когда пользователь прикладывает палец или RFID карту к сканеру, происходит поиск в базе данных зарегистрированных шаблонов. В режиме серверной идентификации, поиск и сравнение шаблонов происходит на внешнем сервере, что увеличивает скорость обработки больших баз данных. При успешной идентификации контроллер генерирует управляющий сигнал на исполнительные устройства (электро-магнитный замок, турникет и пр.). В некоторых случаях для обеспечения большей безопасности помещения применяется блок управления реле (БУР), что исключает возможность несанкционированного доступа в помещение путем замыкания проводов или имитации сигнала управления.
При успешной идентификации в журнал событий записывается соответствующая информация, используемая в дальнейшем для учета рабочего времени и генерации различных отчетов. Существует возможность вывода всех событий в реальном времени в режиме мониторинга.
СКУД Biosmart может работать с внешними датчиками. В системе предусмотрены дискретные входы для подключения выносной кнопки выхода из помещения, датчика открытия двери, датчика турникета, пожарной сигна лизации. Все события по внешним датчикам фиксируются в журнале.
Биометрические параметры

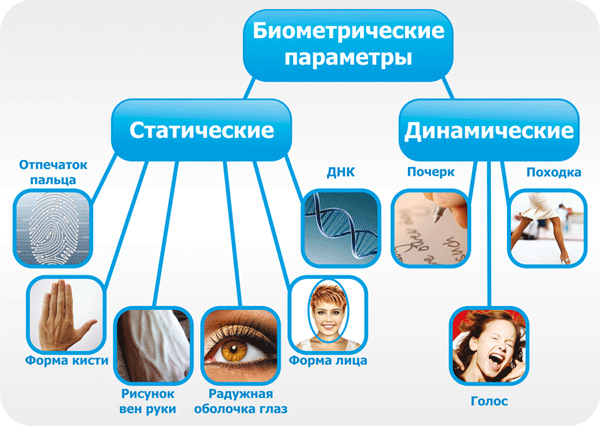

Биометрическая идентификация (БИ) может использовать различные параметры, которые условно можно разделить на 2 типа: статические и динамические (рис. 2).
Рисунок 2. Типы и виды биометрических параметров
Статические параметры определяют «материальные» характеристики человека как физического объекта, обладающего определённой формой, весом, объёмом и т.д. Эти параметры вообще не меняются или мало меняются в зависимости от возраста человека (это правило может нарушаться только в детском возрасте). Однако не все статические параметры могут использоваться, когда идентификация человека должна проводиться быстро (например, в системах контроля доступа). Очевидно, что анализ ДНК требует довольно существенных временных затрат и вряд ли в ближайшее время будет широко задействован в системах контроля доступа.
Динамические параметры в большей степени описывают поведенческие или психосоматические характеристики человека. Эти параметры могут довольно сильно меняться как в зависимости от возраста, так и при изменяющихся внешних и внутренних факторах (нарушениях здоровья и т.д.). Однако существуют области применения, в которых использование динамических параметров очень актуально, например, при проведении графологических экспертиз или для идентификации человека по голосу.
Интеграция
Для интеграции с устройствами сторонних производителей на плате контроллера Biosmart присутствует вход и выход интерфейса Wiegand, работающего в диапазоне от 26 до 40 бит.
Выход интерфейса Wiegand позволяет интегрировать контроллер Biosmart в любую СКУД. В случае успешной идентификации по отпечатку пальца, контроллер Biosmart передает код, аналогичный коду карты на контроллер сторонней СКУД. В свою очередь, контроллер СКУД принимает решение о допуске и подает сигнал на исполнительное устройство. При таком подходе значительно снижаются расходы на модернизацию существующей карточной системы на биометрическую, достаточно заменить только считыватели. Контроллер, база данных сотрудников, исполнительные устройства и кабельные трассы остаются прежними.
Рис. Пример использования выхода интерфейса Wiegand

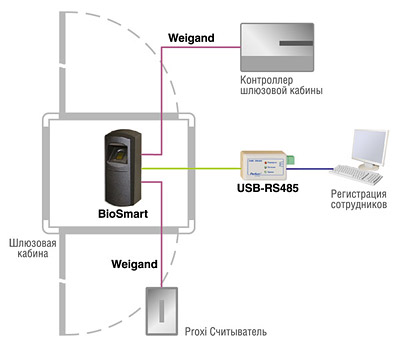

Вход интерфейса Wiegand позволяет подключать к контроллеру Biosmart считыватель проксимити карт или кодонаборную панель. Такой режим может использоваться для двухфакторной идентификации в режимных помещениях или для организации режима шлюза, т.е. сначала пользователю необходимо приложить карту либо ввести пароль, потом приложить палец к контроллеру Biosmart. Самым распространенным решением является организация гостевого доступа на предприятие по карточкам, а сотрудники предприятия проходят по отпечаткам. Также существует возможность интеграции с охранной сигнализацией, для постановки или снятия помещения с охраны.
Рис. Пример использования выхода интерфейса Wiegand
|
