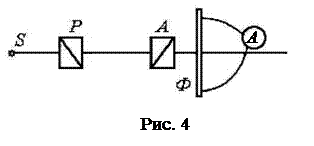

На фотометрической скамье (рис. 4) смонтирован источник света S поляризатор Р, анализатор А, фотоэлемент Ф.
Фотоэлемент соединен с амперметром . Поскольку количество образующихся носителей заряда пропорционально падающему световому потоку, можно, измеряя величину фототока, получить в относительных единицах интенсивность света, пропущенного системой двух поляризаторов. Таким образом
, (3)
где n – число делений амперметра при угле , n 0 – число делений амперметра при .
Изменение интенсивности света осуществляется вращением анализатора, угол поворота которого измеряется по шкале диска.
Практическая проверка закона изменения интенсивности поляризованного света, прошедшего анализатор, состоит в сравнении значения с величиной .
