Принцип действия шумомера

Импульсный шумомер 00024 – это прибор для определения уровня шума с любой временной характеристикой. Он предназначен для измерений и оценки шума, для исследовательских работ в технике, строительстве и других специальных областях.

Структурная схема шумомера показана на рис.2.

Принцип работы шумомера заключается в следующем. Микрофон преобразует колебания воздуха, возникающие в результате распространения звука, в

электрические колебания, которые усиливаются и подаются на переключатель диапазонов. Положение переключателя зависит от уровня звукового давления (0-140 дБ). Далее электрический сигнал, усиленный вторым усилителем, через переключатель приведения подаётся на выпрямитель эффективного значения. Выход выпрямителя нагружен на стрелочный индикаторный прибор, который указывает уровень звукового давления. Шкала индикатора имеет диапазон от – 10 до +10 дБ. В шумомере предусмотрено подключение внешних фильтров для проведения частотного анализа шума.

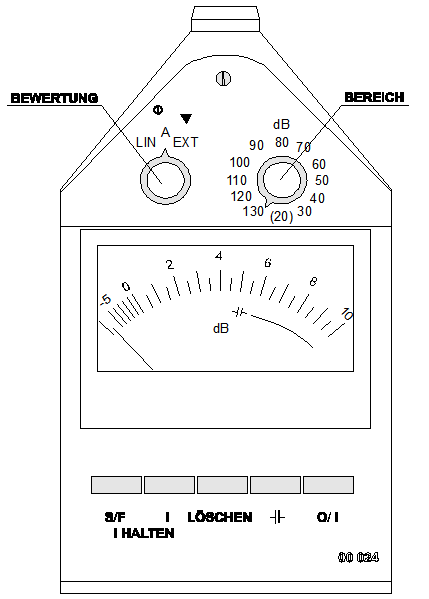

2.3. Органы управления шумомера 00024
и их назначение (рис.3)

1. Переключатель BEWERTUNG (Приведение). Имеет три позиции:

LIN – без приведения;

А – с приведением (измерение приведенного значения уровня звука по всем частотам одновременно);

EXT – для измерения с внешними фильтрами.

2. Переключатель BEREICH (Диапазон). Служит для ступенчатого переключения измерительных диапазонов от 30 до 130 дБ (ступени – 10 дБ).

3. Кнопка 0/1(вкл./выкл.). Нажатие кнопки включает прибор. Выключение осуществляется путём повторного нажатия.

4. Кнопка «». Контроль питания, осуществляется нажатием кнопки. Напряжение питания считается нормальным, если стрелка находится внутри поля, обозначенного «».
