Резьбовые соединения. Профиль резьбы. Методы изготовления резьбы

Классификация резьбовых соединений:

По профилю резьбы: треугольная (а), трапецеиадальная (б), круглая (д)

По системе измерения: метрическая, дюймовая

По назначению: хордовая, крепёжная

Р -шаг резьбы- расстояние между одноимёнными точками 2-ух соседних витков

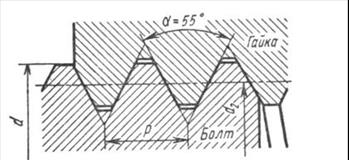

Профиль резьбы:

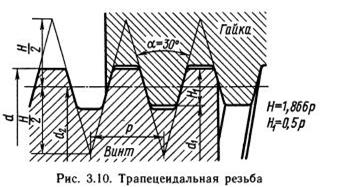

Трапецеидальная резьба Это основная резьба в передаче винт—гайка (см. ниже). Ее профиль — равнобочная трапеция с углом α = 30°. Характеризуется небольшими потерями на трение, технологична. К.п.д. выше, чем для резьб с треугольным профилем. Применяется для передачи реверсивного движения под нагрузкой (ходовые винты станков и т. п.)

Круглая резьба. Профиль состоит из дуг, сопряженных короткими линиями. Резьба характеризуется высокой динамической прочностью. Применяется в тяжелых условиях эксплуатации в загрязненных средах (в пожарной и гидравлической арматуре, в тонкостенных изделиях – цоколи и патроны эл. ламп, противогазы).

Способы изготовления резьб. Существует два основных способа изготовления резьб: нарезанием и накатыванием. Нарезание резьб осуществляется резцами, гребенками, плашками, метчиками, резьбовыми головками, фрезами.

Накатывание резьб осуществляется гребенками или роликами на резьбонакатных автоматах путем пластической деформации заготовки. Этот способ высокопроизводителен, применяется в массовом производстве при изготовлении стандартных крепежных деталей. При накатке резьбы создается профиль с благоприятно расположенными волокнами, в результате предел выносливости повышается на 40...90% по сравнению с нарезанной резьбой.
