Формовка по мягкой постели

1) После подготовки мягкой постели на нее установить неразъемную модель отливки.

2) Модель осторожно осадить легкими ударами молотка, соблюдая строго горизонтальное положение, до верха модели (рис. 9.1, в).

3) Горизонтальность модели проверить ватерпасом (рис. 9.1, г).

4) Для отвода газов в форме сделать наколы вентиляционной иглой.

5) Модель извлечь из формы.

6) Прорезать литниковую систему.

7) С противоположной стороны прорезать сливную чащу, куда после заливки стекает расплав с поверхности отливки (рис. 9.1, д).

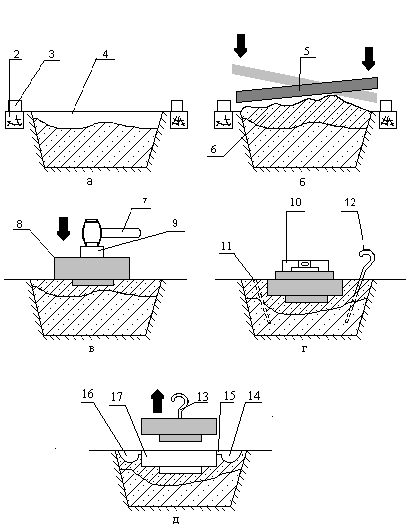

1 - почва формовочного плаца; 2 - направляющий брусок; 3 - планка подкладная;

4 - наполнительная формовочная смесь; 5 - линейка; 6 - облицовочная формовочная смесь; 7 - формовочная киянка; 8 - модель; 9 - брусок (подкладка); 10 - уровень; 11 - вентиляционный канал; 12 - игла для прокалывания вентиляционных каналов; 13 - подъемник; 14 - литниковая чаша; 15 - питатель, 16 - промывник; 17 - полость литейной формы.

Рисунок 9.1 - Изготовление открытой почвенной формы по мягкой постели
