Интерфейс системы Mathcad

В методических указаниях рассматривается русифицированная версия Mathcad 200li Professional (заметим, что перевод в различных русификациях может несколько отличаться).

Интерфейс Mathcad схож с другими приложениями Windows: заголовок, строка меню, панели инструментов, рабочая область, строки состояния (рис. 1), поэтому при ознакомлении с интерфейсом используйте знания, полученные при работе с другими Windows-приложениями. В большинстве своем команды меню и панели инструментов Стандартная и Форматирование аналогичны другим приложениям (например, Microsoft Word). Отличные от других приложений пункты меню Математика и Символика содержит команды управления вычислениями и символьных вычислений. Для удобства работы с различными математическими выражениями имеется панель Матема­тика, которая служит для вывода на экран еще 9 панелей (по порядку расположения кнопок панели Математика на рис. 1):

· Калькулятор – для вставки цифр и основных математических операторов;

· График – для вставки графиков;

· Матрица – для вставки матриц и матричных операторов;

· Вычисления – для вставки операторов управления вычислениями;

· Матанализ – для вставки операторов дифференцирования, интегрирования, пределов, сумм и произведений;

· Логический – для вставки логических операторов;

· Программирование – для программирования средствами Mathcad;

· Грек – для вставки греческих символов;

· Символы – для вставки ключевых слов и операторов символьных вычислений.

Вывод на экран и отключение панелей производится при помощи пункта меню Просмотр / Панели инструментов. Многие операторы, имеющиеся на этих панелях, можно также ввести и с кла­виатуры. Комбинации клавиш отображаются во всплывающих подсказках при наведении на соответствующие кнопки панелей указателя мыши.

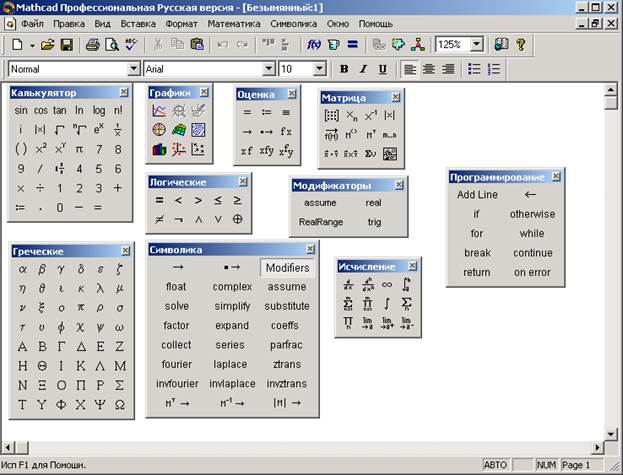

Рис. 1 – Окно Mathcad с активизированными панелями инструментов
