Форматирование трехмерных графиков

Аналогично двумерным графикам, форматирование производится с помощью окна диалога форматирования (рис. 3). В диалоге доступно очень большое количество параметров, поэтому возможности форматирования будут описаны кратко.

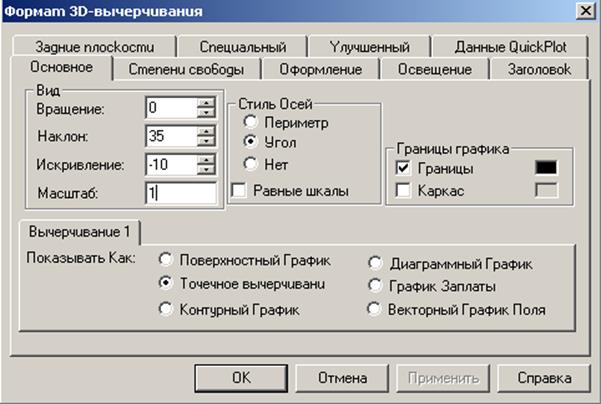

Рис.3 – Диалоговое окно форматирования трехмерных графиков

5.1. Вкладка Основание позволяет изменять ориентацию координатных осей в пространстве изменением трех углов (более удобный способ – перетаскивание системы координат с помощью мыши) и масштаб отображения; стиль осей – по периметру, углом, отсутствие осей, равный масштаб; выбор типа обрамления графика; выбор типа графика.

5.2. Вкладка Степени свободы позволяет задать параметры линий сетки; показ нумерации и параметры осей; диапазон значений для каждой из осей.

5.3. Вкладка Задание плоскости задает показ проекций координатной сетки на три скрытые плоскости трехмерного графика.

5.4. Вкладка Оформление позволяет задать стиль заливки, линий и точек поверхности. При установке заливки можно выбрать переключатель Один цвет или Палитра (цветовая схема). Дополнительные параметры, влияющие на представление контуров графиков, находятся вкладке Специальный.

5.5. Вкладка Улучшенный дает возможность выбрать специальные эффекты: сияние, туман, прозрачность, перспектива. На этой же вкладке можно выбрать цветовую схему. Эти же эффекты можно применить и из контекстного меню графика.

5.6. Вкладка Освещение дает возможность включить и выбрать схему подсветки, а также произвести настройку выбранной схемы.

5.7. Заголовок графика определяется на вкладке Заголовок.

5.8. Вкладка Данные Quick Plot служит для задания диапазонов изменения данных аргументов и системы координат (Декартова, цилиндрическая или сферическая) при быстром построении графика.
