Муфты с упругими элементами, работающими на кручение и сдвиг

Муфты с упругими элементами, работающими на кручение, выполняются в виде двух одинаковых фланцевых полумуфт с коническими (рис 4.9 а, б) и цилиндрическими (рис. 4.9 в) поверхностями, к которым приклеивается резиновое кольцо. Напряжение кручения равномерно распределяется по всему объему упругого элемента. Муфта имеет малые габариты. Недостатками являются необходимость осевого смещения одного из валов при монтаже и значительная поперечная жесткость.

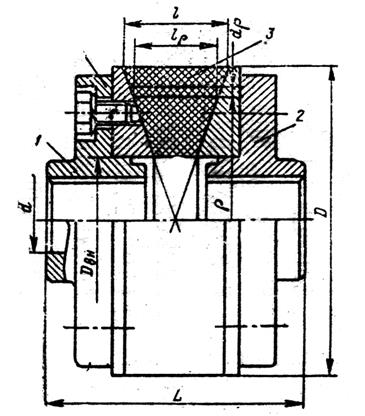

Рис. 4.9(а). Муфта упругая

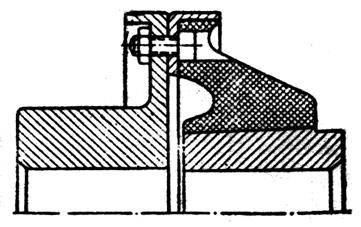

Рис. 4.9(б). Муфта с упругим элементом, работающим на сдвиг

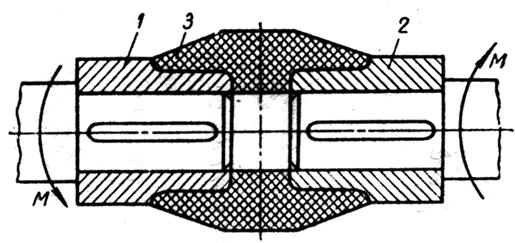

Рис. 4.9(в). Муфта упругая

Муфта с упругим элементом, работающим на крутильный сдвиг (рис. 4.10), аналогична поперечносвертной муфте, только фланец её выполняется из резины со стальными ступицей и ободом. Муфта имеет несколько большие, чем предыдущая муфта, габариты, удобнее ее для сборки и более податлива поперечным смещениям.

Рис. 4.10. Муфта с рабочим элементом, работающим на крутильный сдвиг

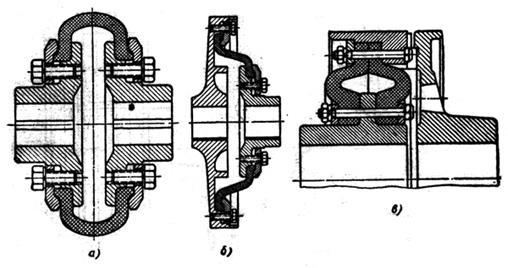

Рис. 4.11. Муфты с упругими оболочками

Муфта с упругой оболочкой ГОСТ 2088-82 (рис. 4.11) состоит из двух полумуфт, упругой оболочки и двух колец, которыми при помощи винтов закрепляют торообразную оболочку на полумуфтах. Основные достоинства этой муфты: способность компенсировать значительные неточности установки соединяемых валов, а также простота сборки, разборки и замены упругого элемента. Муфта с упругими элементами в виде дисков с кольцевыми гофрами (рис. 4.11, в) аналогична предыдущей, но обладает несколько большей жесткостью и при одинаковых габаритах допускает передачу больших моментов (до Н·м)
