СУШИЛЬНОЕ ОБОРУДОВАНИЕ
Для подсушивания лабораторных проб применяют термостаты или сушильные шкафы.
Термостат оборудован терморегулятором. Он включается в электрическую сеть напряжением 127 и 220 В, максимальная температура нагрева в нем достигает 800С.
Сушильный шкаф включается в электрическую сеть напряжением 127 и 220 В. Максимальная температура нагрева 1250С. Время разогрева до максимальной температуры 30 - 60 мин.
Наверху шкафа имеется отверстие для установки термометра. При замере температуры ртутный резервуар термометра должен находиться на уровне установленных в шкафу противней с пробами.
Противни делают из неокисляющегося металла (алюминия, оцинкованного железа, нержавеющей стали и др.). Размеры противней 350 ´ 250 мм (для подсушивания проб) и 750 ´ 750 мм (для сокращения проб) с бортами высотой 40 - 50 мм.

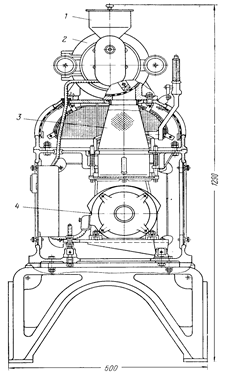

Рис. 3. Дробилка молотковая МАП-2 института УкрНИИУглеобогащение.
|
Для измельчения проб применяют дробилки молотковые высокооборотные, а также мельницы барабанные (шаровые, стержневые или валковые), обеспечивающие измельчение пробы, без распыливания ее, до крупности 0,20 мм.
Дробилка молотковая МАП-2 института УкрНИИУглеобогащение (рис. 3) состоит из загрузочного бункера 1, молотковой мельницы 2, устройства для приема измельченной пробы 3, электродвигателя 4, смонтированных на станине и столе.
Техническая характеристика дробилки МАП-2
| Вместимость загрузочного бункера, г | |
| Диаметр ротора мельницы, мм | |
| Число молотков, шт. | |
| Скорость вращения ротора, об/мин. | |
| Продолжительность измельчения пробы, мин. | 4 - 7 |
| Ерупность исходной пробы, мл~ | 0 - 3 |
| Крупность измельченной пробы, мм | 0 - 0,2 |
| Мощность электродвигателя, квт | 1,7 |
| Вес дробилки, кг |
Рис. 4. Дробилка валковая
|
Дробилка валковая (рис. 4) состоит из пары вращающихся навстречу друг другу цилиндрических валков. Один из валков, ведущий, установлен в неподвижных, а другой, ведомый, - в подвижных подшипниках, упирающихся в пружины. Щель между валками регулируется. Валки закрыты металлическим кожухом. Над валками установлен приемный бункер. Привод валков обычный - ременный от электродвигателя.
Рис. 5. Мельница барабанная шаровая МШ-3 института Донуглемаш
|
Через загрузочный бункер проба поступает на вращающиеся валки, силой трения она увлекается в щель между валками и, измельчаясь, просыпается в коробку под валками.
Для получения помола крупностью (0,20 лм требуется не более 10 мин с учетом двукратного возврата в дробилку остатка с контрольного сита на доизмельчение.
Техническая характеристика валковой дробилки
| Размеры валков, мм: | |
| диаметр | |
| длина | |
| Скорость вращения, об/мин | |
| Крупность исходной пробы, мм | 0 - 3 |
| Основные размеры дробилки, мм: | |
| длина | |
| ширина | |
| высота | |
| Мощность электрадвигателя, квт. | 0,8 |
Мельница барабанная шаровая МШ-3 института Донуглемаш (рис. 5) состоит из двух барабанов 1 со съемными днищами 2, электродвигателя 3 с редуктором 4 и станины, устанавливаемой на столе. Через съемное днище производится загрузка в барабаны измельченной пробы и шаров. Также производится и их выгрузка. Вращение барабанов осуществляется от электродвигателя через червячный редуктор и цепные муфты.
Техническая характеристика мельницы ЛХШ-8
| Диаметр барабана мельницы, мм. | |
| Длина барабана, мм | |
| Скорость вращения, об/мин | |
| Вес загружаемой пробы, г | |
| Число шаров Æ 31 мм, загружаемых в барабан, шт. | |
| Вес шаров Æ 11 мм, загружаемых в барабан, кг. | 4,0 |
| Продолжительность измельчения пробы, мин. | |
| Крупность исходной пробы, мм | 0 - 3 |
| Крупность измельченной пробы, мм | 0 - 0,2 |
| Мощность электродвигателя, квт | 0,42 |
| Вес мельницы, кг |
