Применение БКНС позволило резко сократить время на их монтаж, значительно снизить расходы на строительство и добиться большей маневренности при осуществлении систем ППД.
БКНС, как и КНС, предназначаются для закачки воды из поверхностных водоемов или подземных источников, а также промысловых сточных вод в нагнетательные скважины для ППД.
БКНС изготовляют индустриальным методом и поставляют в готовом виде на месторождение.
БКНС состоит из пяти блоков:
насосного;
напорной гребенки;
управления;
низковольтной аппаратуры;
распределительного устройства.
Число насосов может быть 2, 3 и 4, один из которых - резервный.
БКНС в зависимости от числа установленных насосов имеют подачу 3600, 7200 и 10800 м3/сут воды.
БКНС работает следующим образом:

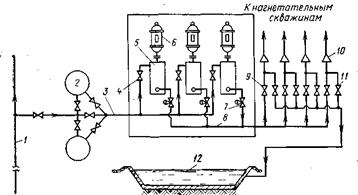

Рисунок 21 – Принципиальная схема БКНС
Из магистрального водовода 1 вода под давлением 0,3 МПа вначале поступает в подземные резервуары 2, из которых по приемному коллектору 3 через задвижки 4 засасывается центробежными насосами 5 приводимыми в движение электродвигателями 6. Пройдя насосы и дистанционно управляемые задвижки 7, вода попадает в высоконапорный коллектор-распределитель 8 (10-20 МПа), из которого через задвижки 9 и расходомеры 10 она нагнетается к колодцам распределения, а затем в скважины.
Для очистки ПЗ нагнетательных скважин, основанной на самоизливе и восстановлении их приемистости, закрывают задвижку 9 и открывает задвижку 11 и грязную воду сбрасывают в пруды-испарители 12.
Контрольные вопросы
- Рассказать сущность подготовки пресной речной воды для нагнетания ее в пласт.
- Какие химические вещества называют коагулянтами и для каких целей они применяются?
- Какое основное назначение БКНС в системе ППД и как они работают?
