Привратник

Преобразование медиа потоков

Преобразование сигнализационных протоколов

Функция H.323 терминала

Функция PSTN терминала

Эта функция содержит PSTN сигнализационный интерфейс, которым заканчивается PSTN сигнализация (например, сигнализация ISUP), и PSTN медиа интерфейс, которым заканчивается медиа поток (media stream - разноформатный поток данных, т.е. поток видео или аудио данных), стандартом G.711 кодированной речи.

Эта функция содержит VoIP сигнализационный интерфейс, которым заканчивается H.323 сигнализация (H.225.0 – RAS, H.225.0 – CS, H.245), и интерфейс пакетной передачи, которым заканчивается медиа поток, передаваемый пакетами транспортного протокола реального времени, RTP.

Эта функция выполняет преобразование сигнализационных протоколов, используемых в H.323 и PSTN сетях, согласно рекомендации H.246 организации ITU-T.

Эта функция выполняет преобразование медиа потоков, формированных с помощью различных алгоритмов сжатия. В сети PSTN обычно используется алгоритм G.711, а в сети H.323 возможно для каждого вызова договориться об использовании одного из алгоритмов, определенных в рамках стандарта H.323 (G.711, G.729, G.723.1,...).

В привратнике сосредоточен весь интеллект сети IP-телефонии. Сеть, построенная в соответствии с рекомендацией Н.323, имеет зонную архитектуру (рис. 8). Привратник выполняет функции управления одной зоной сети IP-телефонии, в которую входят: терминалы, шлюзы, устройства управления конференциями, зарегистрированные у данного привратника.

Отдельные фрагменты зоны сети Н.323 могут быть территориально разнесены и соединяться друг с другом через маршрутизаторы.

Рис. 8. Зона сети Н.323

Наиболее важными функциями привратника являются:

· регистрация оконечных и других устройств;

· контроль доступа пользователей системы к услугам IP-телефонии при помощи сигнализации RAS;

· преобразование alias-адреса вызываемого пользователя (объявленного имени абонента, телефонного номера, адреса электронной почты и др.) в транспортный адрес сетей с маршрутизацией пакетов IP (IP адрес + номер порта TCP);

· контроль, управление и резервирование пропускной способности сети;

· ретрансляция сигнальных сообщений Н.323 между терминалами.

В одной сети IP-телефонии, отвечающей требованиям рекомендации ITU Н.323, может находиться несколько привратников, взаимодействующих друг с другом по протоколу RAS. Кроме основных функций, определенных рекомендацией Н.323, привратник может отвечать за аутентификацию пользователей и начисление платы (биллинг) за телефонные соединения.

Для этих функций требуются сложные базы данных, а в то же время, из-за значительности этой информации привратник должен обладать высоким уровнем надежности. Требуемая надежность осуществляется с помощью концепта объединенных в сеть привратников (gatekeeper cluster), или концепта альтернативных привратников (alternate gatekeepers) с обменом данными между ними в течение работы.

Принцип альтернативных привратников обеспечивает H.323 привратникам возможность управления собственной нагрузкой таким образом, что при достижении определенного уровня нагрузки модуль прекращает установление новых вызовов и осуществление новых регистраций, и направляет некоторые из уже зарегистрированных оконечных точек к альтернативному привратнику.

Устройство управления конференциями (MCU)

обеспечивает возможность организации связи между тремя или более участниками, т.е. служит для управления конференциями. Модуль MCU состоит из одного контроллера многосторонней конференции (MC – Multipoint Controller), и ни одного или нескольких многосторонних процессоров (MP – Multipoint Processor).

Контроллер MC это логический элемент, служащий для объединения каналов сигнализации и надзора конференции трех или большего числа терминалов и межсетевого шлюза в топологию звезды. MC координирует обменом возможных способов коммуникации между всеми терминалами, соединенных в конференцию, и таким образом управляет выбором типа конференции и способа коммуникации. Выбор типа конференции может быть ограничен возможностями подключенных терминалов и самого элемента MC.

Многосторонний процессор, MP, это логический элемент, служащий в конференциях для объединения различных потоков - речевых, видео или данных, принятых от отдельных терминалов, и передачи результирующего потока терминалам, которые участвуют в конференции. MP может обрабатывать один или большее число медиа потоков. Кроме того, что может быть частью модуля MCU, MP также может быть реализован в H.323 шлюзе и в привратнике (Gatekeeper).

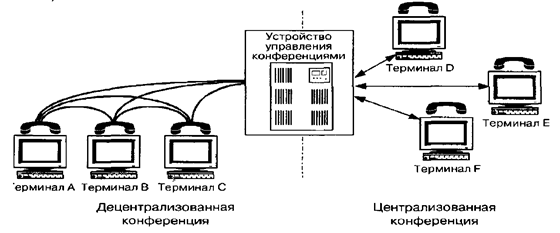

В стандарте H.323 существует три типа конференц-связи между тремя или большим числом терминалов и межсетевых шлюзов:
