Общие понятия о детектировании сигналов

Лекция № 16.

Детектированием называется такое преобразование модулированного сигнала, в результате которого получается модулирующий (первичный) сигнал. Операция детектирования прямо противоположна модуляции и является нелинейной, поскольку в спектре модулированного сигнала отсутствуют спектральные составляющие модулирующего сигнала, поэтому детекторы являются, как правило, нелинейными устройствами, редко – параметрическими.

Обобщенная структурная схема детектора состоит из последовательного соединения двух элементов: нелинейного (параметрического) преобразователя, на выходе которого при воздействии модулированного сигнала появляются составляющие модулирующего сигнала и фильтра нижних частот (ФНЧ), предотвращающего прохождение на выход детектора высокочастотных составляющих.

Любой детектор характеризуется: детекторной характеристикой, коэффициентом передачи, частотной характеристикой.

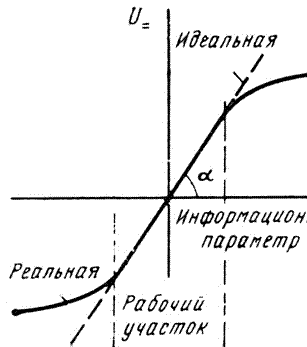

Детекторной характеристикой называется зависимость постоянной составляющей напряжения на выходе детектора от изменения информационного параметра несущей, подводимой к нему. Например, величина зависит: в детекторе АМ сигналов от амплитуды , в детекторе ЧМ сигналов от частоты , в детекторе ФМ сигналов от фазы . Для обеспечения детектирования без искажений детекторная характеристика должна быть линейной – представляет собой прямую, проходящую через начало координат под углом к оси абсцисс.

Коэффициент передачи детектора определяется для гармонического модулирующего сигнала и равен отношению амплитуды гармонического сигнала на выходе детектора к амплитуде приращения информационного параметра несущей. Коэффициент передачи детектора можно определить из детекторной характеристики как , где – масштабный коэффициент пропорциональности.

Частотная характеристика детектора представляет собой зависимость амплитуды выходного напряжения детектора от частоты модулирующего гармонического сигнала. Она имеет такой же вид, как и частотная характеристика модулятора. (1. Рисунок 6.6.). По частотной характеристике детектора определяют как линейные (частотные) искажения в детекторе, так и полосу эффективно передаваемых частот.
