Амплитудное детектирование

Лекция № 17.

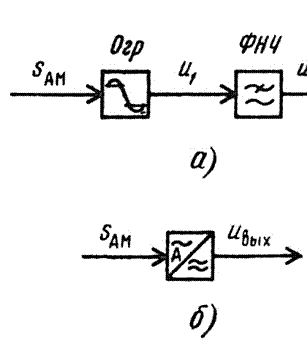

Амплитудные детекторы (АД) преобразовывают входной АМ сигнал вида в переменное выходное напряжение, изменяющееся по закону модулирующего сигнала

,

где – коэффициент передачи детектора. Наибольшее распространение в настоящее время получили АД с нелинейными элементами.

В этом детекторе сигнал на выходе и модулирующий сигнал связаны прямой пропорциональностью, поэтому такой режим работы детектора называется линейным. Он обеспечивает отсутствие искажений модулирующего сигнала, то есть является идеальным амплитудным детектором.

Диодный детектор.

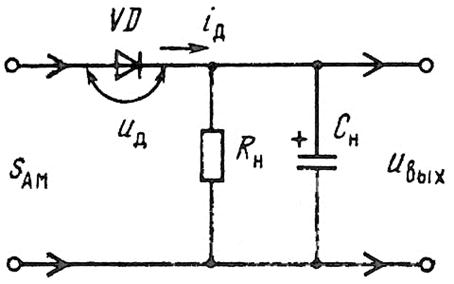

Схема простейшего АД состоит из диода, резистора нагрузки , зашунтированного по высокой частоте конденсатором и разделительной емкости .

Схема диодного детектора.

Это диодный детектор, который получил самое широкое распространение для детектирования АМ сигналов как в профессиональной, так и в бытовой радиоаппаратуре. В диодном детекторе используются в основном полупроводниковые (германиевые, кремниевые и др.) диоды.
