Программа формирователя сигналов сложной формы

Алгоритма временной задержки (Блок 3)

Формирователя сигналов сложной формы

Алгоритм программы (основной)

End

Include stack.asm

JMP M1

NAT: db 0Еh,0h,0h,0h,0h,0h,0h,0h,4h,0h,0h,0h,8h

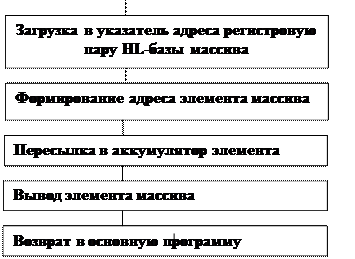

Алгоритм преобразователя кода (Блок 2) 2.5 2.4 2.3 2.2 2.1

3.5

3.4

3.3

3.2

3.1



INPORT equ 1

OUTPORT equ 2

K equ 9

DEL equ 2h

include init.asm

BEGIN:

M1 MVI C,00

M2 JMP PREOBR

M3 JMP DELAY

M4 IN INPORT

MOV B,A

ANI 01h

JZ M1

MOV A,B

ANI 02h

JZ M2

INR C

MOV A,C

SUI K

JZ M1

JMP M2

PREOBR:

LXI H,NAT

MOV E,C

MVI D,0

DAD D

MOV A,M

OUT OUTPORT

JMP M3

DELAY:

PUSH B

LXI B,DEL

M5 DCX B

MOV A,C

ORA B
