Системы со смешанной структурой

Системы с чисто последовательной или чисто параллельной структурой встречаются на практике довольно редко. Чаще при­ходится иметь дело со смешанными структурами: с параллель­но-последовательными системами (параллельное соединение после­довательных подсистем) и с последовательно-параллельными систе­мами (последовательное соединение параллельных подсистем), представленными на рис. 7, а также их комбинациями.

Рис.7. А)параллельно-последовательная система (параллельное соединение последовательных подсистем). Б)последовательно-параллельная система (последовательное соединение параллельных подсистем).

Для параллельно-последовательной структуры, представлен­ной на рис. 7,а, ВБР записывается как

где m_j — число элементов в j-й группе последовательно соединен­ных элементов.

Для последовательно-параллельной структуры (рис. 7, б) имеем

здесь s _j — число элементов в j-й группе параллельно соединен­ных элементов.

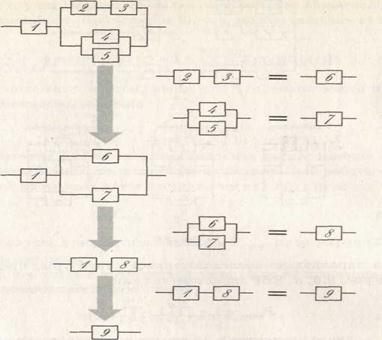

В общем случае системы имеют гораздо более сложные смешан­ные структуры. Однако они почти всегда редуцируются до более простых систем, т. е. являются приводимыми структурами. По­яснить это удобнее всего с помощью конкретного примера. Рас­смотрим смешанную структуру (рис. 8) и проведем с ней про­цедуру редукции блок-схемы надежности.

Сначала выделим две подсистемы: последовательную из элемен­тов 2 и 3 и параллельную из элементов 4 и 5, преобразовав эти фраг­менты в соответствующие эквивалентные элементы 6 и 7. Затем элементы 6 и 7 преобразовываются в эквивалентный элемент 8. Наконец, вся система сводится к последнему эквивалентному эле­менту 9.

Построение выражения для вероятности безотказной работы системы начнем с конца. Ясно, что Рсист = р9. Далее, р9 = р1р8. Подставляя р8 = 1 - q6q7, получаем

р9 =р1(1 - q6q7).

Подставляя р6= р2р3 и p7 = 1 - q4q5 получаем р9 = р1(1 – (1-p2p3)q4q5), где искомое Рсист выражено через вероятность безотказной работы «атомарных» элементов.

Предлагаю самостоятельно выполнить расчёты для параллельного соединения
