Лекция 6 Типы задач при расчете на прочность

Рисунок 2

Рисунок 1

Пример

Типы задач при расчете на прочность

ПРИ РАСТЯЖЕНИИ И СЖАТИИ

План лекции:

5.1 Общие методы расчета элементов конструкции:

a) Расчет по допускаемым напряжениям

b) Расчета по предельной нагрузке

c) Р асчет по допускаемым перемещениям

1. Общие принципы расчета элементов конструкции

В результате расчета нужно получить ответ на вопрос, удовлетворяет или нет конструкция тем требованиям надеж­ности, которые к ней предъявляются. Для этого необходимо, прежде всего, сформулировать те принципы, которые должны быть положены в основу оценки условий достаточной надежности. Без этого анализ конкретной конструкции сам по себе не может иметь целевого назначения. Так, если в конструкции определяются напряжения, надо предвари­тельно четко представить себе, зачем это нужно и что с найденными напряжениями надлежит делать в дальнейшем. Точно так же, если определяется форма деформированного тела, надо заранее наметить путь дальнейшего использова­ния полученного результата в оценке надежности конструк­ции. Все эти вопросы находят свое решение в выборе общего метода расчета.

Наиболее распространенным методом расчета деталей машин и элементов сооружений на прочность является рас­чет по напряжениям. В основу этого метода положено пред­положение, что критерием надежности конструкции яв­ляется напряжение или, точнее говоря, напряженное состоя­ние в точке.

Рассмотрим стержень с выточкой, пред­ставленный на рис.1, а. Можно показать, что при растя­жении такого стержня напряжения в точках А, располо­женных у вершины выточки, будут заметно больше, чем для гладкого стержня, растянутого теми же силами (рис. 1, б).

Если исходить из метода напряжений, то следует сделать вывод, что стержень с выточкой менее прочен, т. е. способен выдержать нагрузку меньшую, чем гладкий стержень. Од­нако это не всегда так. Для некоторых материалов, таких, как высокоуглеродистая сталь, стекло, камень и другие им подобные, стержень, имеющий выточку, действительно ока­зывается менее прочным, чем гладкий стержень. В случае, если оба стержня изготовлены из малоуглеродистой стали, меди, бронзы или алюминия, стержень с выточкой, вопреки ожиданиям, выдерживает не меньшую, а большую на­грузку. Таким образом, напряжения в точке не всегда и не полностью характеризуют условия разрушения кон­струкции.

В связи со сказанным в некоторых случаях используется метод расчета по разрушающим нагрузкам. В этом методе путем расчета определяются не напряжения, а наводится предельная нагрузка, которую может выдержать конструкция, не разрушаясь или не изменяя существенно свою форму. Предельная (разрушающая) нагрузка сопоставляет­ся с рабочей нагрузкой, и на основании этого делаются выводы о степени прочности конструкции в рабочих усло­виях. Этот метод обладает тем недостатком, что расчетное определение разрушающей нагрузки возможно только в наиболее простых конструкциях.

Методы расчета выбираются в зависимости от условий работы конструкций и требований, которые к ней предъяв­ляются. Если необходимо добиться наименьших изменений формы конструкции, например, при проектировании отража­теля прожектора или системы зеркал астрономического при­бора, производится расчет по допускаемым перемещениям, или, как говорят, расчет на жесткость. Это не исключает, понятно, одновременной проверки системы на прочность по напряжениям.

Наряду с упомянутыми методами расчета существуют многие другие методы, связанные с качественно отличными явлениями, такими, как устойчивость, эффект повторных нагрузок, динамическое воздействие и др.

2. Коэффициент запаса

В результате испытания на растяжение и сжатие мы по­лучаем основные данные о механических свойствах мате­риала. Теперь рассмотрим вопрос о том, как использовать полученные результаты испытаний в практических расче­тах инженерных конструкций на прочность.

Как уже указывалось выше, основным и наиболее распро­страненным является метод расчета по напряжениям. Сог­ласно этому методу расчет на прочность ведется по наиболь­шему напряжению σ_max, возникающему в некоторой точке нагруженной конструкции. Напряжение σ_max называется максимальным рабочим напряжением. Оно не должно пре­вышать определенной величины, свойственной данному ма­териалу и условиям работы конструкции.

Расчет по напряжениям ведется посхеме

где σ_L — некоторое предельное для данного материала напряжение, а п— число, большее единицы, называемое коэффициентом запаса или просто запасом.

Обычно бывает так, что размеры конструкции уже известны и назначены, например, из эксплуатационных соображений или сообра­жений технологичности. Расчет на прочность является по­верочным. В этом случае подсчитывается σ_max и определя­ется фактический коэффициент запаса:

Если этот запас удовлетворяет конструктора, считается, что поверочный расчет дал положительный результат.

Когда конструкция находится в стадии проектирования и некоторые характерные размеры должны быть назначены непосредственно из требований прочности, значение п за­дают заранее. Искомый размер получают из условия

σ_max ≤ [σ],

где

.

Эта величина называется допускаемым напряжением.

Остается решить вопрос, какое напряжение принимать за предельное (σ_L) и как назначать величину n.

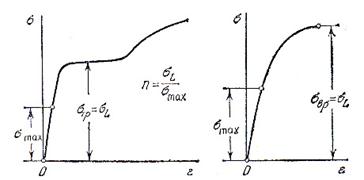

Для того чтобы избежать в работающей конструкции образования заметных остаточных деформаций,за величину σ_L для пластичных материалов принимается обычно предел текучести. Тогда наибольшее рабочее напряжение составляет n-ю долю от σ_т (рис. 2). Коэффициент в этом случае обозначается через n _т и называется коэффициентом запаса по текучести. Для хрупких, а в некоторых случаях и для умеренно пластичных материалов за σ_L принимается предел прочности σ_вр. Тогда получаем

,

где п_в — коэффициент запаса по пределу прочности.

Как говорилось выше, расчет по напряжениям не явля­ется единственно возможным.

Если расчет ведется по предельной нагрузке, то аналогично может быть введено понятие запаса по предельной нагрузке

,

где P_L и Р_раб — предельная и рабочая нагрузки.

В случае расчета на жесткость

n= δ_L / δ _раб ,

где δ_L и δ _раб — предельное и рабочее перемещения.

3. Типы задач при расчете на прочность

Определив напряжение в опасном сечении растянутого (сжатого) стержня и установив допускаемое напряжение в соответствии с соображениями, изложенными выше, можно произвести оценку прочности стержня.

Для этого необходимо фактические напряжения в опасном сечении стержня сопоставить с допускаемыми:

σ = N/A ≤ [σ]

Здесь имеется в виду допускаемое напряжение или на растя­жение или на сжатие в зависимости от того, с каким случаем мы имеем дело — с растяжением или сжатием.

Это неравенство называется условием прочности при растяжении (сжатии).

Пользуясь этим условием, можно решать следующие задачи:

1. Проверять прочность стержня, т. е. определять по задан­ным нагрузке и размерам поперечного сечения стержня фактиче­ские напряжения и сравнивать их с допускаемыми. Фактиче­ские напряжения не должны отклоняться от допускаемых более чем на ±5 %. Перенапряжение больше этого значения недопустимо с точки зрения прочности, а недонапряжение свидетель­ствует о перерасходе материала. Фактический запас прочности определяется как отношение п= σ _т / σ, (для пластических мате­риалов) или п=σ _в / σ (для хрупких материалов).

2. Определять (по известным нагрузке и допускаемому на­пряжению) размеры поперечного сечения стержня, требуемые по условию его прочности:

A ≥ N / [ σ]

3. Определять допускаемую продольную силу по заданным размерам поперечного сечения стержня и известному допускае­мому напряжению:

[N] ≤ A [σ]

Определив допускаемую продольную силу и установив связь между продольной силой и нагрузкой (методом сечений), можно определить и допускаемую нагрузку,

Следует иметь в виду, что сжатые стержни кроме расчета на прочность в наиболее ослабленном сечении должны также рас­считываться на устойчивость, так как при определенном значе­нии сжимающей силы может произойти выпучивание (продоль­ный изгиб) сжатого стержня.
