Резьбовые соединения. 1. Соединения деталей резьбой, нанесенной непосредственно на соединяемые детали

1. Соединения деталей резьбой, нанесенной непосредственно на соединяемые детали.

2. Соединение с помощью крепежных деталей.

1. Болтовые соединения – применяются соединения деталей со сквозными отверстиями.

Болт – цилиндрический стержень с головкой и резьбой для навинчивания гайки.

По форме головки: шестигранные, квадратные, прямоугольные, полукруглые и т.д.

По степени точности: нормальная, грубая, повышенная.

Условное обозначение:

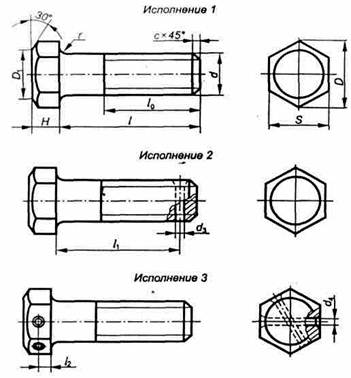

Болт М24х1,5х75 ГОСТ 1198-70 (болт 1 исполнения)

Болт 2М24х1,5х75 ГОСТ 1198-70 (болт 2 исполнения)

Болт 3М24х1,5х75 ГОСТ 1198-70 (болт 3 исполнения)

Гайка – изделие с резьбовым отверстием для навинчивания на болт, шпильку и т.д.

По форме гайки бывают шестигранные, прорезные, корончатые, гайки-

барашки, круглые и др.

По характеру исполнения – низкие, нормальные, высокие, особо высокие.

По степени точности – повышенная, нормальная, грубая.

Условное обозначение:

Гайка М24х1,5 ГОСТ 5915-70 (1 исполнение)

Гайка 2М24х1,5 ГОСТ 5915-70 (2 исполнение)

Шайбы – детали, увеличивающие площадь опорной поверхности, предотвращающие смятие и задиры металла.

Виды шайб – простые, пружинные, стопорные.

Условное обозначение:

Шайба 24 ГОСТ 11371- 78 (1 исполнение)

Шайба 2. 24 ГОСТ 11371- 78 (2 исполнение)
