Требования к линейному ИКМ сигналу.
Коды ЦСП.

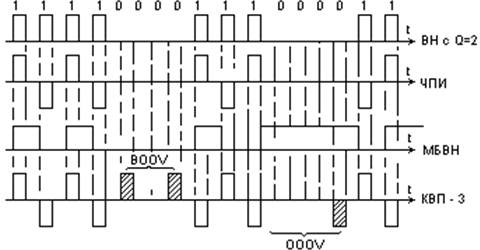

Рисунок 1.4 – Временные диаграмму кодов ЦСП.
1) Энергетический спектр должен быть ограничен сверху и снизу, быть узким располагается на низких частотах и не содержать постоянную составляющую.
2) В составе спектра частот должна быть составляющая с тактовой частотой fт.
3) Цифровой сигнал должен быть представлен в коде содержащим избыточность.
Наиболее важной особенностью цифрового способа передачи сигналов является возможность восстановления формы искаженной импульсной последовательности при прохождении через направляющую среду, например, кабельную линию связи. Импульсная последовательность восстанавливается с помощью специальных устройств, называемых регенераторами, которые размещаются вдоль линии передачи цифрового сигнала.
Регенераторы в современных ЦСП выполняют три основные функции:
1. корректирование формы принимаемых импульсов;
2. выделение тактовой частоты из линейного цифрового сигнала;
3. полное восстановление формы и временных соотношений в линейном цифровом сигнале (этот процесс и называется регенерацией).
|
|
В кабельных ЦСП линейный сигнал чаще всего передается в виде комбинаций импульсов постоянного тока и пробелов что упрощает реализацию регенераторов. В то же время регенераторы кабельных систем являются наиболее распространенным элементом современных цифровых сетей.
Исходя из сказанного выше рассмотрим регенерацию цифрового сигнала, представляющего собой комбинацию импульсов и пробелов (единиц и нулей). Структура регенератора представлена на рисунке 1.5. Искаженный цифровой сигнал из кабельной цепи поступает на усилитель-корректор (УК), обеспечивающий частичную или полную коррекцию формы импульсов, и регистрируется решающим устройством (РУ). Решающее устройство представляет собой пороговую схему, которая срабатывает, если уровень сигнала на его входе превышает пороговый уровень РУ, и не срабатывает, если уровень входного сигнала меньше уровня порога.

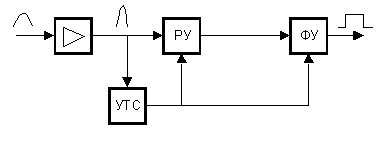

Рисунок 1.5 - Принцип регенерации цифрового сигнала.
Пороговое напряжение может подаваться извне или вырабатываться в схеме РУ. При поступлении импульса на выходе РУ появляется управляющий сигнал, а в случае 0 состояние РУ не изменяется. Формирующее устройство (ФУ) обеспечивает формирование по сигналам РУ импульсов с принятыми для конкретной системы стандартными параметрами.
