Автогрейдер

Скреперы

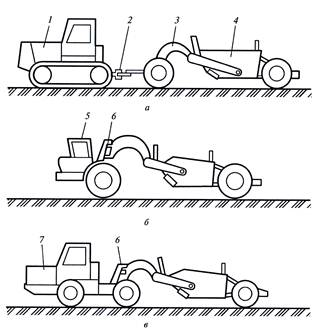

8.8 – Виды скреперов: а – прицепной, б,в – самоходные двух- и трехосный

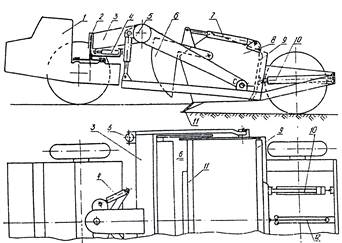

Рис. 8.9. Самоходный скрепер

Рис.8.10. – Рабочий процесс скрепера: а – резание грунта и наполнение ковша, б – транспортирование, в – выгрузка и разравнивание грунта, обратный холостой пробег машины

а)	г) в) б)
д) а)

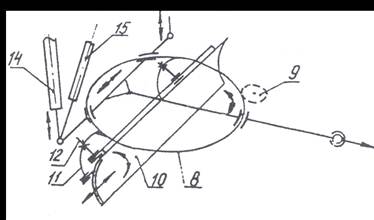

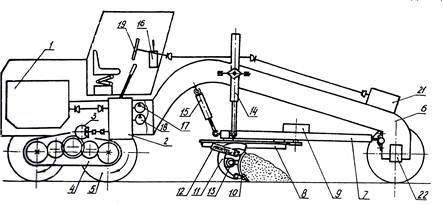

Рис.8.11 – Автогрейдер: а – конструктивная схема, б – схема поворота отвала в плане, в – схема бокового наклона колес, г – схема бокового выноса отвала, д– кинематическая схемы рулевого управления, привода ведущих колес, привода грейдерного отвала.

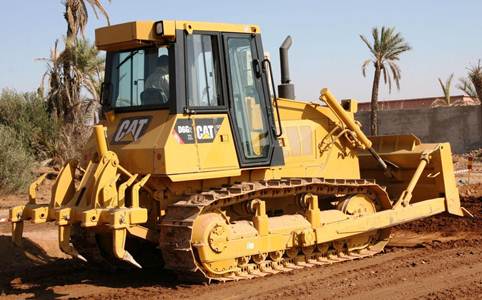

Рис.8.4.1 - Бульдозер с неповоротным отвалом Caterpillar (Катерпиллер) D6G (эксплутационная масса 20148кг, мощность двигателя 170кВт, ширина с отвалом 3360мм, общая ширина рыхлителя 2202мм)

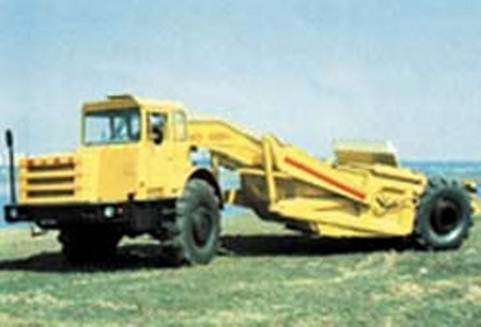

Рис. 8.9.1 – Самоходный скрепер МоАЗ-6014 (масса снаряженная – 20т, грузоподъемность,- 16т, объем ковша - 11м³, мощность двигателя - 165,4 кВт, максимальная скорость 44 км/ч,

размеры 11,3/ 3,245/ 3,5 м, ширина резания 2,82 м).

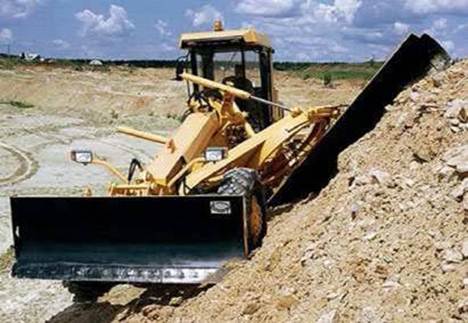

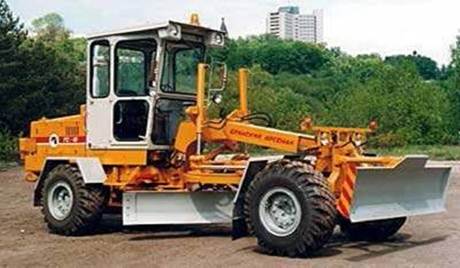

Рис.8.11.1 -Легкий автогрейдер-ГС-10.01 (Производитель: Брянский Арсенал ОАО)

Рис.8.11.2 Средний автогрейдер ДЗ-122БПроизводитель автогрейдеров: Дормаш ЗАО (Орел).
