Схемы выпрямления

ТЕМА 9. СХЕМЫ ВЫПРЯМЛЕНИЯ И СПОСОБЫ УМЕНЬШЕНИЯ ПУЛЬСАЦИЙ И ГАРМОНИК

Для мощных управляемых выпрямителей обычно применяют простую трехфазную мостовую схему, которая дает пульсации до 6% выпрямленного напряжения, а потребляемый ток отличается от синусоидального и содержит гармоники, не кратные трем. Эти гармоники уменьшают к.п.д. системы.

Известная трехфазная схема выпрямления или схема Ларионова дает пульсации примерно в 6% от амплитуды среднего выпрямленного напряжения. Применение в схеме управляемых вентилей (мощных тиристоров) вместо неуправляемых вентилей (мощных диодов) позволяет управлять величиной выпрямленного напряжения.

Существуют схемы, которые приводят к снижению реактивной мощности Q при уменьшении напряжения, значительно лучше, чем в трехфазной мостовой схеме управления. Например, схема с согласно- встречным включением двух трехфазных мостовых управляемых выпрямителей (рис.9.1). Но она требует двух электрически не связанных источников питания, имеет сложную схему управления и для ГЭУ не применяется.

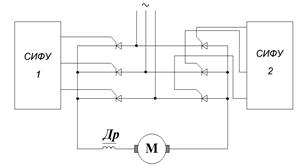

Рис.9.1. Схема выпрямления на управляемых вентилях с СИФУ:

- СИФУ – система импульсно-фазового управления.

Также существует схема с нулевым управляемым вентилем, которая также улучшает энергетические показатели при снижении питающего напряжения, приведенная на рисунке 9.2.

Рис.9.2. Схема выпрямления с нулевым управляемым вентилем

Нулевой вентиль VSO открывается, когда происходит уменьшение мгновенного значения выпрямленного напряжения из-за влияния пульсаций и тогда появляется э.д.с. самоиндукции, которая обусловлена индуктивностью якоря и дросселя и имеет тот же знак, что и питающее напряжение. В момент открытия вентиля VSO он шунтирует основной выпрямитель, и ток проходит через ГЭД и нулевой вентиль. При этом накопленная в якоре и дросселе реактивная энергия расходуется в нагрузке, т.е. в ГЭД, а не возвращается в сеть.
