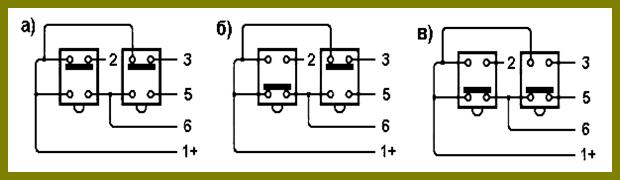

Рис. 4.11. Схема соединения электрических цепей в контроллере крана машиниста № 395 - 000 - 5
Крана машиниста № 395 – 000
Рис. 4.10. Схема соединения электрических цепей в контроллере
а - при поездном положении; б - при перекрыше; в - при торможениях.
Схема контактов микропереключателей контроллера крана машиниста № 395-000 при разных положениях ручки крана приведена на (Рис. 4.10), где цифрами обозначены провода 1 - плюсовый; 2 - к реле СК срывного клапана (свободный); 3 - к реле вентиля перекрыши и 4 -к реле тормозного вентиля.
а - при поездном положении; б - при перекрыше; в - при торможениях.
==============================================================
