Слайд 22

Табл.3. Пример ARP-ответа

Этот ответ получает машина, сделавшая ARP-запрос. Драйвер этой машины проверяет поле типа в Ethernet-кадре и передает ARP-пакет модулю ARP. Модуль ARP анализирует ARP-пакет и добавляет запись в свою ARP-таблицу.

Этот ответ получает машина, сделавшая ARP-запрос. Драйвер этой машины проверяет поле типа в Ethernet-кадре и передает ARP-пакет модулю ARP. Модуль ARP анализирует ARP-пакет и добавляет запись в свою ARP-таблицу.

Новая запись в ARP-таблице появляется автоматически, спустя несколько миллисекунд после того, как она потребовалась. Как вы помните, ранее на шаге 2 исходящий IP-пакет был поставлен в очередь. Теперь с использованием обновленной ARP-таблицы выполняется преобразование IPадреса в Ethernet-адрес, после чего Ethernet-кадр передается по сети.

если с помощью ARP-таблицы не удается сразу осуществить преобразование адресов, то IP-пакет ставится в очередь, а необходимая для преобразования информация получается с помощью запросов и ответов протокола ARP, после чего IP-пакет передается по назначению.

Если в сети нет машины с искомым IP-адресом, то ARP-ответа не будет и не будет записи в ARP-таблице. Протокол IP будет уничтожать IP-пакеты, направляемые по этому адресу. Протоколы верхнего уровня не могут отличить случай повреждения сети Ethernet от случая отсутствия машины с искомым IP-адресом.

1.3. Формат пакета ARP

На рисунке показан формат ARP запроса и формат ARP отклика, в случае использования Ethernet и IP адресов. (ARP можно использовать в других сетей, при этом он способен устанавливать соответствие не только для IP адресов. Первые четыре поля, следующие за полем типа фрейма, указывают на типы и размеры заключительных четырех полей.)

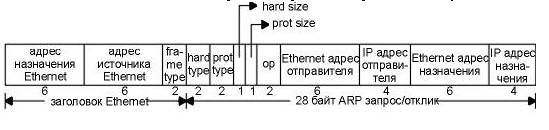

Рисунок. Формат ARP запроса или отклика при работе с Ethernet.

Два первых поля в Ethernet заголовке - поля источника и назначения Ethernet. Специальный адрес назначения Ethernet, состоящий из всех единиц, означает широковещательный адрес. Фреймы с таким адресом будут получены всеми Ethernet интерфейсами на кабеле.

Двухбайтовый тип фрейма (frame type) Ethernet указывает, данные какого типа, пойдут следом. Для ARP запроса или ARP отклика это поле содержит 0x0806.

Выражения аппаратный (hardware) и протокол (protocol) используются для описания полей в пакетах ARP. Например, ARP запрос запрашивает аппаратный адрес (в данном случае Ethernet адрес) соответствующий адресу протокола (в данном случае IP адрес).

Поле hard type указывает на тип аппаратного адреса. Для Ethernet это значение равно единице. Prot type указывает тип адреса протокола, к которому будет приведено соответствие. Для IP адресов используется значение 0x0800. По своему целевому назначению это значение соответствует полю типа во фрейме Ethernet, который содержит IP датаграмму. (См. рисунок 2.1.)

Два следующих однобайтных поля, hard size и prot size, указывают на размеры в байтах аппаратного адреса и адреса протокола. В ARP запросах и откликах они составляют 6 для Ethernet и 4 для IP адреса.

Поле op указывает на тип операции: ARP запрос (значение устанавливается в 1), ARP отклик (2), RARP запрос (3) и RARP отклик (4). Это поле необходимо, так как поля типа фрейма (frame type) одинаковы для ARP запроса и ARP отклика.

Следующие четыре поля: аппаратный адрес отправителя (Ethernet адрес в данном примере), адрес протокола (IP адрес), аппаратный адрес назначения и адрес протокола назначения. Обратите внимание, что в данном случае происходит некоторое дублирование информации: аппаратный адрес отправителя может быть получен как из Ethernet заголовка, так и из ARP запроса.

Для ARP запроса все поля заполнены, за исключением аппаратного адреса назначения. Когда система получает ARP запрос, который предназначается ей, она вставляет свой аппаратный адрес, меняет местами адреса источника и назначения, устанавливает поле op в значение 2 и отправляет отклик.
