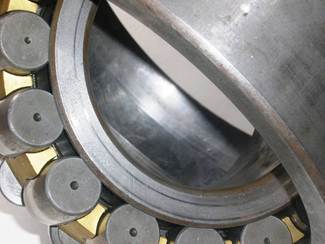

Сферического шарикоподшипника при изгибе вала

Осмотр внешних торцевых поверхностей колец подшипника позволяет подтвердить проворачивание колец или определить наличие контакта подшипника с рядом расположенной деталью (рисунок 5.42).

Рисунок 5.42 – Кольцевые риски на торцевой поверхности внутреннего

кольца – результат контакта кольца подшипника с неподвижной деталью

Осмотр беговых дорожек внешнего и внутреннего колец позволяет установить характер контакта тел качения и беговой дорожки. Перекос вала относительно корпуса подшипника может быть зафиксирован по треугольному следу при колебательном характере нагружения подшипника (рисунок 5.43).

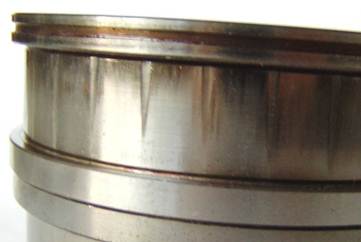

Рисунок 5.43 – Треугольная форма контакта кольца с роликом при перекосе вала

относительно корпуса двухрядного роликового радиального подшипника

Трещины поперек беговых дорожек – результат воздействия динамических нагрузок, ударов или ошибок монтажа (рисунок 3.14а). Сколы бортов колец - результат динамических воздействий осевой силы (рисунок 3.14б).

Трещины, расположенные вдоль кольца подшипника – результат отсутствия тепловых зазоров при нагреве механизма. Возникающая, при тепловом расширении осевая сила приводит к исчезновению радиального зазора и возникновению значительных радиальных сил определяемых геометрией подшипника (рисунок 5.45).

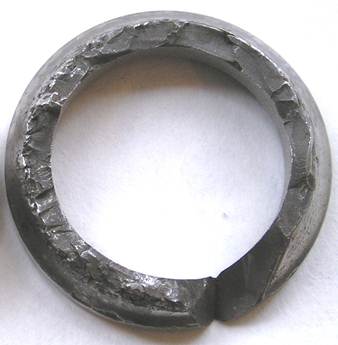

Рисунок 5.45 – Разрушение наружного кольца шарикоподшипника

при отсутствии теплового зазора

Увеличенная осевая игра пары радиально-упорных шариковых подшипников, приводит при возникновении осевой силы к появлению гранности или к осповидному выкрашиванию на нерабочей части беговой дорожки (рисунок 5.46).

а)

б)

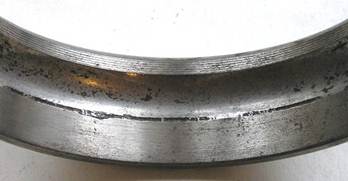

Рисунок 5.46 – Гранность (а), осповидное выкрашивание (б) на нерабочей части

беговой дорожки радиально-упорного шарикового подшипника

при увеличенной осевой игры при возникновении осевой силы

Бринеллирование проявляется в появлении вмятин на беговых дорожках с шагом равным шагу тел качения, является следствием ударных воздействий во время монтажа (рисунок 5.47).

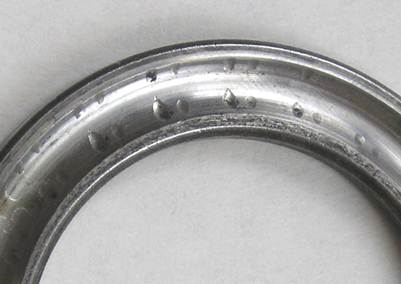

Рисунок 5.47 - Бринеллирование на беговых дорожках упорного

шарикоподшипника - вмятины с шагом равным шагу тел качения

Ложное бринеллирование возникает при оттоке смазки с поверхностей качения подшипников неработающей машины в результате механических колебаний, передающихся от работающих механизмов. Проявляется в виде повреждений рабочей поверхности подшипника расположенных с шагом равным шагу тел качения (рисунок 5.48).

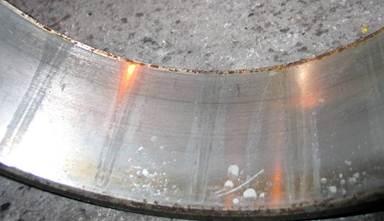

Рисунок 5.48 – Следы ложного бринеллирования на рабочей поверхности

наружного кольца роликового радиально-упорного конического однорядного подшипника

Повреждения сепаратора наиболее серьёзный вид повреждений. При повреждениях сепаратора возможны повреждения других деталей вследствие вибрации, износа, заклинивания и перекосов (рисунок 5.49). Наиболее распространенная причина разрушения сепаратора – проблемы смазывания (рисунок 5.50) и деформация наружных колец. Это приводит к возникновению неравномерных сил по телам качения и воздействию разрушающих сил на сепаратор.

а)

б)

Рисунок 5.49 – Разрушение сепаратора

а)

б)

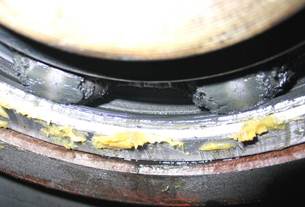

Рисунок 5.50 – Смазка подшипниковых узлов: а) недопустимая;

б) удовлетворительная

Подшипники качения подлежат замене при наличии одного из повреждений: усталостные раковины на дорожках и телах качения; коррозионные раковины на дорожках и телах качения; трещины, сколы бортов, колец; трещины колец, роликов, шариков; трещины, излом сепаратора; задиры на рабочих поверхностях колец и тел качения; износ и обрыв заклепок сепаратора; забоины на сепараторе; рифление на рабочих поверхностях колец и тел качения; выработка на рабочих поверхностях колец и тел качения; вмятины на рабочих поверхностях; поверхностная коррозия на рабочих поверхностях подшипника; цвета побежалости на рабочих поверхностях; увеличение радиального зазора.
