Свайные фундаменты

В тех случаях, когда с поверхности залегают слои слабых грунтов, которые не могут служить основанием для фундаментов мелкого заложения проектируемого сооружения, возникает необходимость передачи нагрузки на более плотные слои, расположенные на глубине. В подобных ситуациях чаще всего прибегают к устройству свайного фундамента.
Сваей называют погруженный в готовом виде или изготовленный в грунте стержень, предназначенный для передачи нагрузки от сооружения на грунт основания.

Отдельные сваи или группы свай, объединенные поверх распределительной плитой или балкой, образуют свайный фундамент.

Распределительные плиты или балки, объединяющие головы свай, выполняются, как правило, из железобетона и называются ростверками. Ростверк воспринимает, распределяет и передает на сваи нагрузку от расположенного выше сооружения.

Свая, находящаяся в грунте, может передавать нагрузку от сооружения либо через нижний конец (пята), либо совместно с боковой поверхностью сваи за счет трения последней об грунт.

В зависимости от этого, по характеру передачи нагрузки на грунт сваи подразделяются на:
а) сваи-стойки
б) висячие сваи (сваи трения)

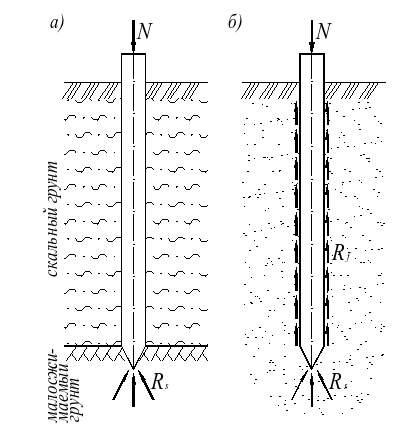

Рис.11.2. Схемы передачи нагрузки сваями на грунты основания:

а – сваи-стойки; б – висячие сваи

К сваям-стойкам относятся сваи, прорезающие толщу слабых грунтов и опирающиеся на практически несжимаемые или малосжимаемые грунты (крупнообломочные грунты с песчаным наполнителем, глины твердой консистенции). Такие сваи практически всю нагрузку передают через нижний конец, т.к. при их малых вертикальных перемещениях не возникают условия для возникновения сил трения на ее боковой поверхности.

Свая-стойка работает как сжатый стержень в упругой среде, ее несущая способность определяется или прочностью материала сваи, или сопротивлением грунта под ее нижним концом:

К висячим сваям относятся сваи, опирающиеся на сжимаемые грунты. Под действием продольной силы (N) свая получает перемещение (дает осадку), достаточное для возникновения сил трения между боковой поверхностью сваи и грунтом. В результате нагрузка на основание передается как боковой поверхностью, так и нижним концом сваи. Несущая способность такой сваи определяется суммой сопротивления сил трения по ее боковой поверхности и грунта под острием:

Способы погружения готовых свай в грунт

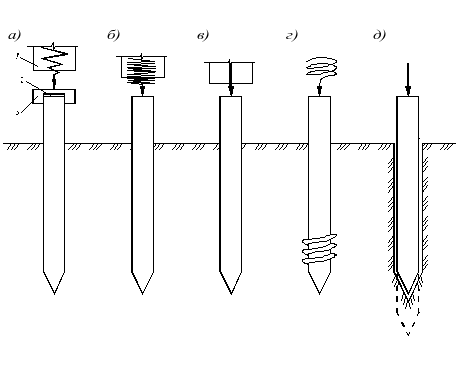

Рис. Способы погружения свай:

а – забивка; б – вибропогружение; в – задавливание; г – завинчивание; д – погружение в лидер (в очень плотных грунтах, промерзших грунтах); 1 – молот; 2 – металлический оголовок; 3 – деревянная или резиновая прокладка (для смягчения удара)
