Индукционные тахометры

Для измерения частоты вращения быстровращающихся валов применяются малогабаритные трехфазные индукционные тахомет­ры типа ТЭ (ТЭ-204, ТЭ-205, ТЭ-206 и ТЭ-207).

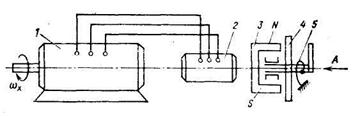

Рис. 16.16. 3-фазный индукционный тахометр:

1 - 3-фазный синхронный генератор; 2 - 3-фазный синхронный двигатель; 3 –

вращающийся постоянный магнит; 4 – алюминиевый диск; 5 – противодействую-

щая пружина

Трехфазные ин­дукционные тахометры (рис. 16.16) имеют синхронный трехфазный генератор 1, механически соединенный с исследуемым валом, и синхронный двигатель 2, связанный с генератором 3-проводной линией.

Частота выходного напряжения генератора пропорцио­нальна измеряемой угловой скорости, поэтому частота вращения ротора синхронного двигателя также пропорциональ

на частоте вращения вала.

При вращении постоянного магнита 3, закреплен­ного на валу двигателя 2, в алюми

ниевом диске 4 индуктируются вихревые токи, пропорциональные частоте вращения дви

гателя.

Взаимодействие этих токов с магнитом 3 вызывает появление вращающего момен-

та, пропорционального частоте вращения, который стремится повернуть диск 4 вслед за магнитом. Вращающий мо­мент уравновешивается противодействующим моментом пружи

ны 5, так что отклонение подвижной части прибора пропорционально частоте вращения.

При изменении направления вращения вала чередование фаз генератора, направле-

ние вращения двигателя и отклонения стрел­ки измерительного прибора также изменяют-

ся на противоположное.

Диапазон измерений частоты вращения тахометрами индукци­онного типа от 0 до 3500 об/мин, максимальная погрешность не превышает ± 2,2% от номинального значения шкалы. Основной недостаток тахометра — малый срок службы.
