Допустим, что начало процесса, находится в зоне влажного пара. На pv - диаграмме (см. рис. 2.4,а) по заданным значениям р1, v1 находим изобару р1 = const и изохору v1 = const, а также изотерму Т1 = const, которая в зоне влажного пара совпадает с изобарой p1 = const. Точка пересечения изобары p1 = const и изохоры vi = const соответствует началу процесса 1. Через эту же точку 1 проходит линия равной сухости х1 = const. Восстанавливаем из точки 1 изохору до ее пересечения с изобарой р2 = const. Точка их пересечения соответствует концу процесса - 2. Через точку 2 проходит и изотерма Т2 = const. Таким образом, используя pv – диаграмму, определили Т1, Т2, х1.
На Ts - диаграмме (см. рис. 2.4,б) находим изохору v1 = const и линию равной сухости, соответствующей x1. Очевидно, что точка их пересечения соответствует началу процесса 1, координаты которой s1 и T1. Далее находим изобару p2 = const, точка пересечения которой с изохорой v1 = const соответствует концу процесса 2. Координаты точки 2 суть s2 и T2. Следовательно, Ts - диаграмма позволила дополнительно определить s1, s2.
|
|
|
На hs – диаграмме (см. рис. 2.4,в) на пересечении изобар р1 = const, р2 = cons t с изохорой v1 = const определяем соответственно начальное 1 и конечное 2 состояния процесса. Очевидно, что координатами точек 1 и 2 являются s1, h1; s2, h2.
Далее определяем: u1=h1-p1·v1, u2=h2-p2·v2.
В соответствии с первым законом термодинамики при dv = 0, так как v1=v2= const
δ q = du + p · dv = du
δ q = du q1-2 = u2-u1 = h2 – h1 – v1 (p2 –p1). (2.11)
Поскольку в этом процессе dv = 0, совершаемая работа будет
δ l = p · dv = 0l1-2 = 0. (2.12)
Задача решена.

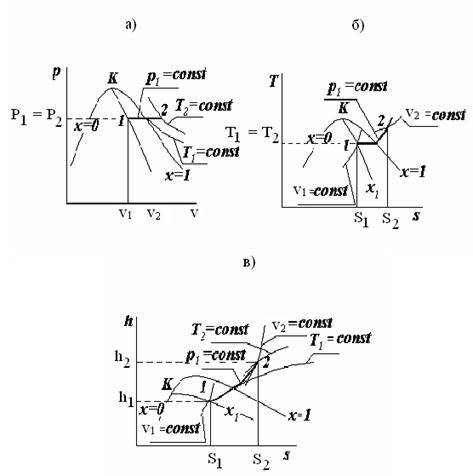

2. Изобарный процесс. P = const, dp = 0, приведен на рис. 2.5.
Исследуем процесс 1-2.
Дано: р1, v1, v2, (p2 = p1).
Необходимо найти: х1, Т1, Т2, s1, s2, h1, h2, l1-2, q1-2.
Рис. 2.5
