Сложные телескопические системы.

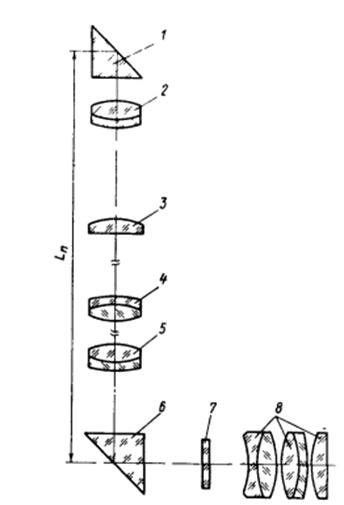

Панорамой называется труба, которая при неподвижном окуляре позволяет осуществлять круговой обзор местности. Такая труба изображенная на рисунке 70, является артиллерийским прицелом. Для осуществления кругового обзора в верхней части ее имеется прямоугольная призма 1, вращающаяся вокруг вертикальной оси и называемая головной. За прямоугольной призмой по ходу лучей установлена призма Дове 2, которая вращается по той же оси и в том же направлении, что и головная призма, но в два раза медленнее. Вследствие чего изображение предмета наблюдаемого в окуляр, не разворачивается вокруг оптической оси и остается правильно ориентированным. Т. к. преломляющие грани призмы Дове не перпендикулярны к оптической оси, то призма разворачивается в наклонную плоско параллельную пластинку не ухудшая качества изображения, если она установлена в параллельных пучках. По этой причине призму Дове в панораме устанавливают до объектива 3.головная призма вращается также вокруг горизонтальной оси, благодаря чему осуществляется наблюдение предметов находящихся под разными углами к горизонту. За ахроматическим объективом 3 установлена крышеобразная прямоугольная призма 4, которая в комбинации с призмой Дове образует призменную оборачивающую систему (оборачивает изображение создаваемое объективом).
Кроме того, эта призма изменяет направление оптической оси на 900.
В панораме применен симметричный окуляр, в передней фокальной плоскости которого имеется угломерная сетка 5 с перекрестием. Артиллерийская панорама имеет следующие оптические характеристики: увеличение трубы четырехкратное, угловое поле 100, диаметр выходного зрачка 4мм, удаление выходного зрачка 16мм.
Современные артиллеристские панорамы оснащаются лазерным дальномером и Глонас/GPS навигацией. Наблюдается так де тенденция использовать в качестве приёмника различные ПЗС камеры это позволяет повысить чувствительность и сбрасывать информацию с помощью средств связи в виде цифрового изображения, что сводит к минимуму человеческий фактор.

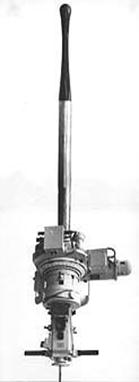

Рисунок 70. Артиллерийская панорама.
