Оптическая схема этих проекторов аналогична D-ILA и приведена на рисунке 83. Здесь световой поток источника света 1, пройдя защитный ИК-фильтр 2 и конвертер поляризации 3, сначала разделяется цветоделительным узлом
4 на R+G (желтую) и B (синюю) составляющие. Далее эти составляющие, отражаясь от соответствующих зеркал 5 и пройдя корректирующие светофильтры 7, попадают на PBS-блоки 8. При этом составляющая R+G предварительно разделяется дихроичным зеркалом 6 на красную (R) и зеленую (G) компоненты.
Рисунок 83. Оптическая схема проектора LCOS
Фильтрованные
компоненты R, G и В поступают на соответствующие модуляторы 9 и, отражаясь от них, снова в блоки 8 и затем в смесительную призму 10. Здесь они суммируются и, отражаясь от зеркала 5, попадают в объектив 11.

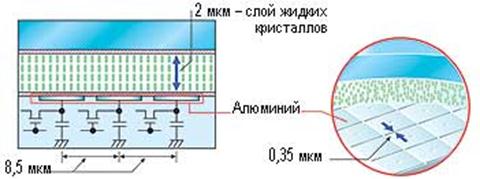

Рисунок 84. ЖК-модулятор технологии SXRD
К высшим достижениям жидкокристаллической технологии относятся проекторы Sony SRX-R105 и SRX-R110 с разрешением 4К (4096 × 2160), временем отклика менее 5 мс и световыми потоками 5000 и 10000 лм соответственно.
