Светодиодная проекция

Проекторы с полупроводниковыми источниками света

Какие бы технологии модуляции светового потока ни изобретались, главную роль в проекционной аппаратуре играет источник света. Так как сегодня почти исчерпаны ресурсы повышения эффективности дуговых ламп, все больше внимания уделяется альтернативным источникам света. К ним относятся мощные светодиоды (Light Emitting Diode, LED) и лазеры, которые превосходят дуговые лампы по ресурсу и спектральной стабильности светового потока.

Светодиоды особо интересны для разработчиков DLP-проекторов, так как позволяют создавать модели с одним DMD без светофильтра ColorWheel. Первый светодиодный DLP-проектор появился в 2005 г. Это была модель Mitsubishi PK10, открывшая категорию карманных (Pocket) проекторов массой до 0,5 кг, способных обслуживать экран диагональю до 60" (15 см). В дальнейшем появились аналогичные проекторы других производителей, например Samsung и Toshiba.

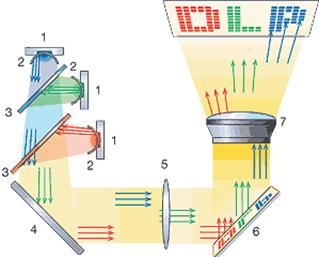

Рисунок 85 Оптическая схема LED-проектора

На выставке CES’2007 фирмой Mitsubishi был продемонстрирован модифицированный PocketProjector РК20 (световой поток 25 лм, разрешение 800 × 600, размеры 123 × 97 × 48 мм, масса 500 г). В качестве источников света у РК20 использована сборка из восьми светодиодов, их потребляемая мощность составляет 23 Вт, а проектора в целом — 37 Вт. Панель разъемов проектора допускает подключение любых источников информации, в том числе карты памяти SD. Предусмотрена комплектация модели аккумулятором, способным поддерживать ее работу в течение 2 ч. Оптическая схема светодиодного DLP-проектора, содержащего компоненты Oerlikon, приведена на рисунке 85. Здесь роль источников света выполняют светодиоды 1 c рефлекторами 2, последовательно излучающие световые потоки первичных цветов R, G и B. Совмещение оптических осей излучений светодиодов обеспечивается юстировкой двух дихроичных зеркал 3. Отражаясь от зеркала 4, эти потоки через оптический конденсор 5 последовательно попадают на DMD-модулятор 6, после чего объективом 7 проецируются на экран. Принципиально эта схема выглядит более эффективной, чем у DLP-проекторов. Действительно, здесь нет фильтра ColorWheel и меньше других оптических компонентов с неизбежными световыми потерями. Кроме того, в светодиодных проекторах можно легко реализовать ColorWheel с любым секторным делением введением программ-ного чередования цветов и даже сделать такие программы выбираемыми пользователем по критерию минимальной утомляемости при длительном просмотре.
