Организация цепей сквозного переноса

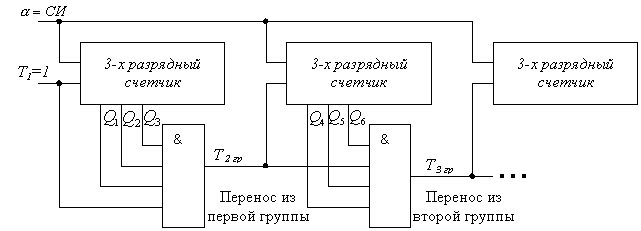

Т.е. в этой схеме каждый из трехразрядных счетчиков с одновременным переносом может быть выполнен не только на Т -триггерах, но и на других типах триггеров, например на JK -триггерах со сложной входной логикой. Здесь группы входов по J и K связаны внутри каждой из групп по И, т.е.

Счетчики с коэффициентом пересчета,
не равным целой степени двух k¹2ⁿ

Рассмотренные схемы n-разрядных счетчиков имеют коэффициент пересчета k, равный целой степени двух (k=2ⁿ). Для многих устройств ЭВМ необходимы счетчики с k¹2ⁿ. Такие счетчики называют еще пересчетными схемами. Эти счетчики получают, вводя в схему обратные связи, управляющие переходом двоичного счетчика из состояния, соответствующего числу k-1, в нулевое состояние.

Синтезируем счетчик с коэффициентом пересчета равным пяти (на Т -триггерах). Такой счетчик имеет пять состояний (от 0 до 4). В исходном состоянии счетчик находится в нуле. После поступления на его вход пяти импульсов он снова должен оказаться в нулевом состоянии. Количество триггеров определяется согласно формуле , где k =5 – число состояний. Отсюда . Выходной сигнал Z =1 должен формироваться на каждый пятый входной сигнал. В результате получается кодированная таблица переходов, выходов и сигналов возбуждения.
