Существует 3 схемы PDH (разработаны в начале 80-х гг.): американская АС, европейская ЕС и японская ЯС:
| Уро-вень | Обозначение | Скорость передачи, Мбит/с | Коэффициент мультиплек-сирования | Количество каналов DSO | ||||||||
| EС | АС | ЯС | ЕС | АС | ЯС | ЕС | АС | ЯС | ЕС | АС | ЯС | |
| ПЦК | E1 | DS1 | DS1 | 1,5 | 1,5 | |||||||
| ВЦК | E2 | DS2 | DS2 | |||||||||
| ТЦК | E3 | DS3 | DSj3 | |||||||||
| ЧЦК | E4 | DS4 | DSj4 |

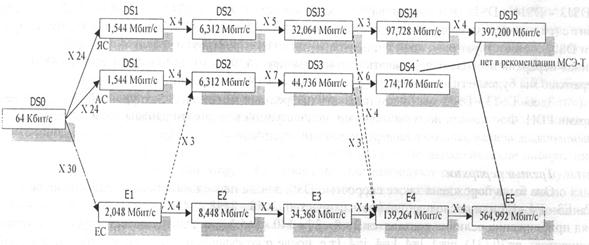

Рисунок 22 - Схема мультиплексирования и кросс-мультиплексирования (взаимного перехода из одной иерархии в другие) в американской (АС), европейской (ЕС) и японской (ЯС) цифровых системах иерархии
Комитетом по стандартизации ITU-T (МСЭ-Т) разработан стандарт, согласно которому:
1. В качестве базовых были стандартизированы первых 3 уровня американской схемы и первых 4 уровня европейской схемы,
2. Указаны схемы кросс-мультиплексирования иерархий, т.е. взаимного перехода из одной иерархии в другие:
-из ЕС в АС (1 на 2) – с первого уровня на второй.
|
|
|
-из АС в ЕС (3 на 4) – с третьего уровня на четвертый.
-из ЯС в ЕС (3 на 4) – с третьего уровня на четвертый.
