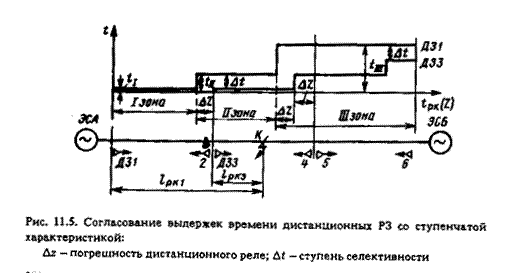

На ЛЭП с двусторонним питанием ДЗ устанавливаются с обеих сторон каждой ЛЭП и должны действовать при направлении мощности от шин в ЛЭП. Дистанционные РЗ, действующие при одном направлении мощности, необходимо согласовать между собой по времени и по зоне действия так, чтобы обеспечивалось селективное отключение КЗ. В рассматриваемой схеме (рис.11.5) согласуются между собой ДЗ1, ДЗ3, ДЗ5 и ДЗ6, ДЗ4, ДЗ2.
С учетом того, что первые ступени ДЗ не имеют выдержки времени (t I = 0), по условию селективности они не должны действовать за пределами защищаемой ЛЭП. Исходя из этого протяженность первой ступени, не имеющей выдержки времени (t I = 0), берется меньше протяженности защищаемой ЛЭП и обычно составляет 0,8-0,9 длины ЛЭП. Остальная часть защищаемой ЛЭП и шины противоположной подстанции охватываются второй ступенью ДЗ этой ЛЭП. Протяженность и выдержка времени второй ступени согласуются (обычно) с протяженностью и выдержкой первой ступени ДЗ следующего участка. Например, у второй ступени ДЗ1 зона действия отстраивается от конца первой ступени ДЗ3 (т.е. ZII(1) < ZI(3)), а время действия выбирается на ступень Δ t больше t I(3):
|
|
Последняя третья ступень ДЗ является резервной, ее протяженность выбирается из условия охвата следующего участка, на случай отказа его РЗ или выключателя. Выдержка времени принимается на Δ t больше времени действия второй или третьей зоны ДЗ следующего участка. При этом зона действия третьей ступени должна быть отстроена от конца второй или третьей зоны следующего участка.
